고주파 및 고전압 전원 공급 장치

DeFa Environmental Equipment는 산업용 정전기 및 플라즈마 응용 분야를 위한 고주파 고전압 전원 공급 장치를 제조합니다. 이 고주파 및 고전압 전원 공급 장치는 단일 섀시에서 1kW ~ 200kW의 정격 전력을 제공하고 병렬 구성을 통해 더 높은 전력을 사용할 수 있는 1kV ~ 120kV의 전압에서 3상 AC 입력을 조정된 DC 출력으로 변환합니다.

기존 50/60Hz 라인-주파수 변압기와의 주요 기술적 차이점은 스위칭 주파수입니다. 우리는 DSP 제어 기능이 있는 LLC 공진 토폴로지를 사용하여 20kHz에서 50kHz 사이에서 작동합니다. 이를 통해 대형 철심 장치 대신 훨씬 작은 페라이트 코어 변압기를 사용할 수 있으며 대부분의 부하 범위에서 95% 이상의 변환 효율을 달성할 수 있습니다. 실질적으로 이는 기존 변압기 설계에 비해 동일한 출력 전력에 대해 에너지 소비가 20%~30% 더 낮다는 것을 의미합니다.

기능 및 장점 설명

작동 원리

고주파 및 고전압 전원 공급 장치는 AC 입력을 DC로 정류한 다음 인버터 단계를 통해 고주파로 전환합니다. 고주파 AC는 소형 페라이트 변압기로 승압된 후 정류 및 필터링되어 최종 DC 출력을 생성합니다.

DSP는 다양한 부하 및 라인 조건에서 최적의 작동을 유지하기 위해 스위칭 주파수를 지속적으로 조정합니다. 이 폐쇄 루프 조절은 마이크로초 단위의 변화에 ​​반응합니다. 사용자는 정전압, 정전류, 정전력의 세 가지 제어 모드 중에서 선택할 수 있습니다. 전기집진기의 경우 분진 적재량이 변동하는 경우에도 안정적인 코로나를 유지하기 때문에 정전류가 일반적입니다. 플라즈마 반응기는 일반적으로 방전 조건을 안정적으로 유지하기 위해 일정한 전압으로 작동합니다.

출력 성능

출력 리플은 최대 부하에서 피크 간 1% 미만입니다. 전기 집진기에서 리플이 낮다는 것은 코로나 전류가 더 일관되고 스파크가 과도하지 않고 수집 효율이 더 좋다는 것을 의미합니다. 플라즈마 VOC 처리의 경우 안정적인 방전과 보다 예측 가능한 산화 속도를 제공합니다.

전압 조정 정확도는 설정값의 ±0.5% 이내이고 전류 조정 정확도는 ±1% 이내입니다. 일반적으로 100마이크로초 미만의 빠른 응답 시간은 ESP 응용 분야에서 스파크오버를 억제하는 데 도움이 되어 전극 마모를 줄이고 유지 관리 간격을 연장합니다.

보호 시스템

우리는 전원 공급 장치와 연결된 부하 모두에 대한 포괄적인 보호 기능을 내장했습니다. 표준 기능에는 과전압, 과전류, 단락, 입력 위상 손실 및 과열 차단이 포함됩니다.

아크 감지는 특별히 언급할 가치가 있습니다. 전기 집진기에서는 스파크가 자주 발생하며 어느 정도 정상입니다. 그러나 지속적인 아크는 방전 전극을 손상시킬 수 있습니다. 우리 장치는 아크에서 전류 스파이크를 감지하고 즉시 출력 전력을 줄입니다. 아크가 설정된 시간(사용자가 조정 가능)을 초과하여 지속되면 장치가 완전히 작동합니다. 이는 피팅을 방지하고 전극 수명을 연장시킵니다.

모든 보호 이벤트는 타임스탬프와 함께 기록되고 비휘발성 메모리에 저장됩니다. 운영자는 통신 인터페이스를 통해 오류 기록을 검색할 수 있습니다.

모니터링 및 제어

Modbus RTU가 포함된 RS-485가 표준입니다. Modbus TCP를 갖춘 이더넷을 옵션으로 사용할 수 있습니다. 이러한 인터페이스를 통해 장치를 플랜트 DCS 또는 SCADA 시스템에 연결할 수 있습니다.

운영자는 원격 위치에서 출력 전압, 출력 전류, 오류 상태, 내부 온도 및 전력 소비를 읽을 수 있습니다. 또한 전압 및 전류 설정점을 조정하고, 제어 모드를 변경하고, 결함을 원격으로 재설정할 수도 있습니다. 이는 특히 제한된 공간이나 고위험 지역에 설치할 때 현장 방문의 필요성을 줄여줍니다.

아날로그 제어를 위해 표준으로 설정값용 4~20mA 입력과 상태 신호용 출력을 제공합니다.

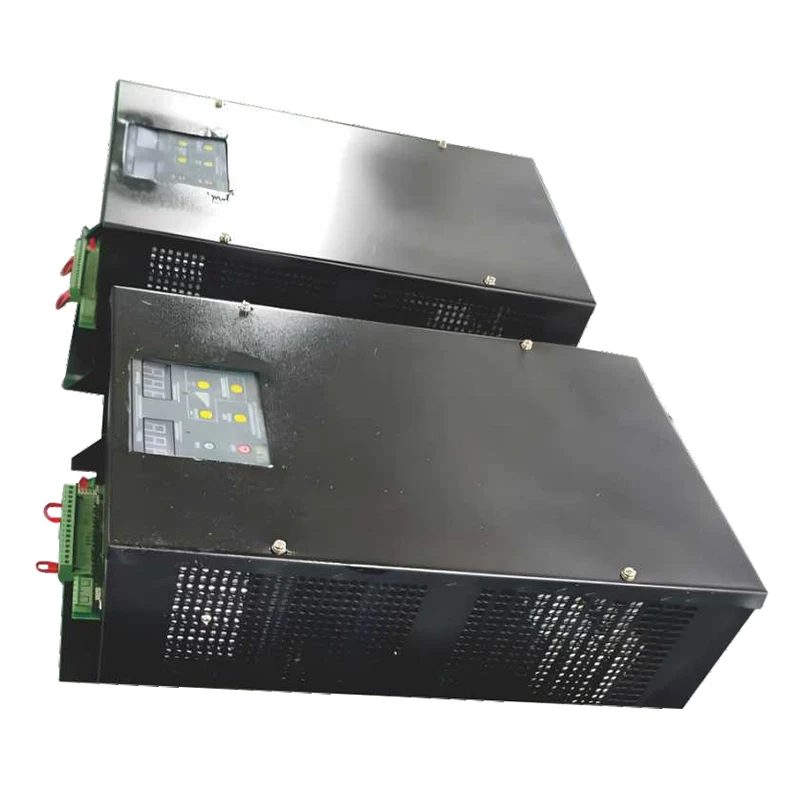

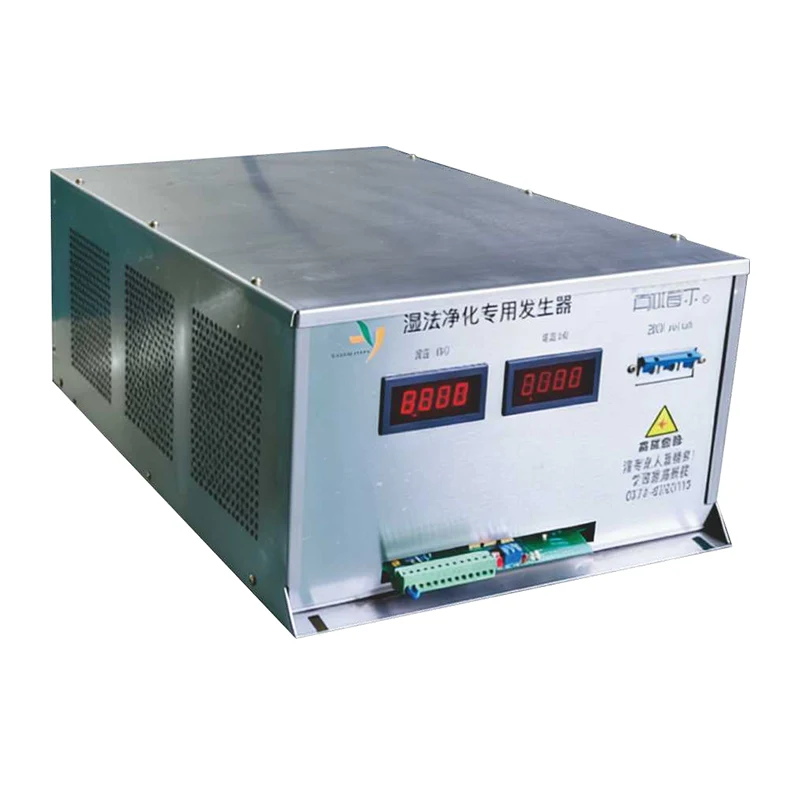

물리적 디자인

고주파 설계로 크기와 무게가 크게 줄어듭니다. 100kW 장치는 동등한 50/60Hz 변압기 부피의 약 1/10을 차지합니다. 따라서 혼잡한 전기실에서 오래된 장치를 교체할 때 개조가 실용적입니다. 무게도 마찬가지로 감소하므로 설치 시 무거운 리프팅 장비가 필요하지 않습니다.

냉각은 최대 50kW 모델의 경우 강제 공랭식이며, 더 높은 전력 정격 또는 주변 온도가 40°C를 초과하는 설치의 경우 수냉식입니다. 표준 외함 등급은 실내 사용을 위한 IP20입니다. IP54는 실외 또는 먼지가 많은 환경에서 사용할 수 있습니다.

응용

이러한 전원 공급 장치는 여러 산업 환경 애플리케이션에 배포됩니다.

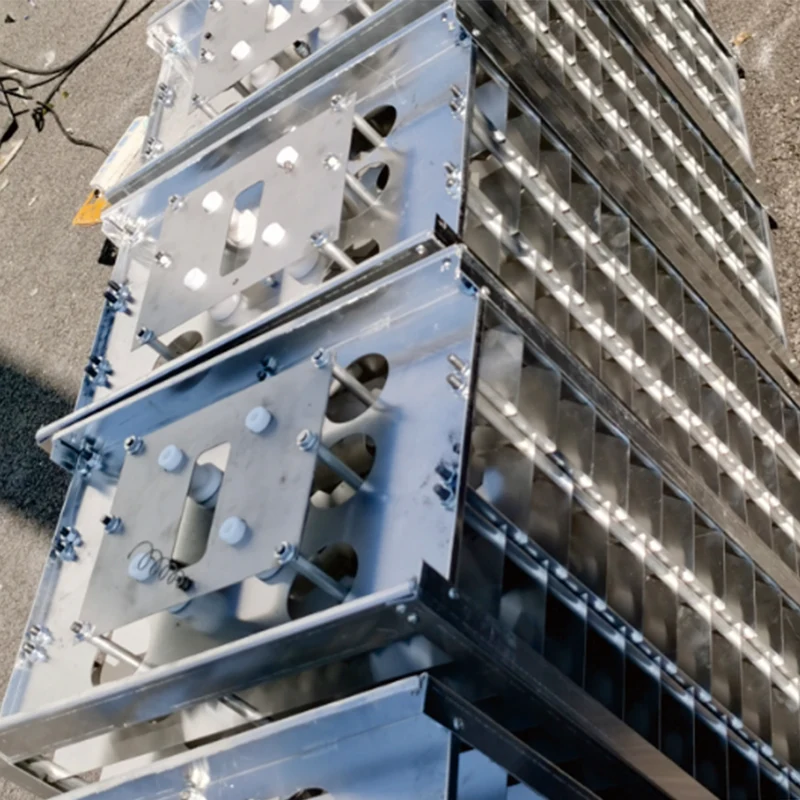

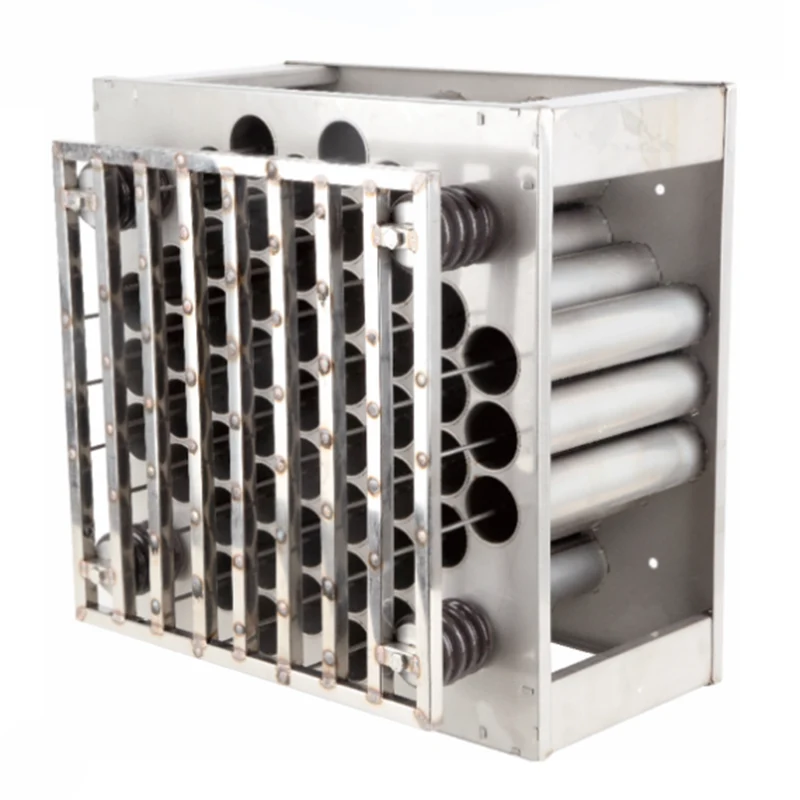

발전소, 시멘트 가마, 철강 소결 공장 및 소각로의 배가스 집진용 전기집진기. 안정적인 DC 출력은 수집 효율성을 향상시키고 스택 방출을 줄입니다.

화학 공장, 코팅 라인, 인쇄 시설, 제약 제조 등의 배기가스에서 휘발성 유기 화합물을 분해하기 위한 플라즈마 VOC 처리 시스템입니다.

기계 작업, 식품 가공, 직물 스텐터 기계를 위한 산업용 오일 흄 및 미스트 처리.

플라즈마 또는 코로나 방전을 사용하여 H2S, 암모니아 및 기타 냄새가 나는 화합물을 분해하는 폐수 처리장, 퇴비화 시설 및 렌더링 작업을 위한 냄새 제어 시스템입니다.

상업용 건물, 클린룸, 의료 시설용 공기 정화 장치.

신뢰성 및 테스트

우리는 2006년부터 고전압 전원 공급 장치를 제조해 왔습니다. 우리의 설치 기반은 중국, 동남아시아, 중동, 남미 및 유럽 전역에 걸쳐 2,000개가 넘습니다. 이들 중 다수는 주변 온도가 정기적으로 45°C를 초과하고 먼지 부하가 ​​심한 시멘트 및 철강 공장에서 작동합니다.

이러한 설치에서 얻은 현장 데이터는 80,000시간이 조금 넘는 평균 고장 간격을 제공합니다. 해당 수치는 이론적 계산이 아닌 실제 운영 로그를 기반으로 합니다.

각 장치는 배송 전에 최대 정격 부하에서 48시간 번인 테스트를 거칩니다. 또한 정격 출력의 1.5배에서 1분간 고내압 시험을 실시합니다. 모든 보호 기능은 최종 테스트 중에 개별적으로 검증됩니다.

IGBT 모듈, 고전압 변압기, 커패시터, 제어 보드 등 주요 부품은 1차 공급업체에서 공급됩니다. 우리는 도착 시 모든 배치를 검사하고 모든 주요 부품에 대한 추적성 기록을 유지합니다.

사용자 정의 옵션

우리는 비표준 전압, 전류 또는 기계적 요구 사항에 대한 맞춤형 구성을 제공합니다. 예로는 특정 플라즈마 화학을 위한 장치, 염수 분무 저항성을 갖춘 해상 스크러버 및 경감 조정이 필요한 고도 설치용 장치가 포함됩니다.

우리 엔지니어링 팀은 인터페이스 매칭, 제어 로직 적응 및 고조파 필터링을 지원할 수 있습니다. 또한 대부분의 장치는 표준 ESP 또는 플라즈마 시스템과 함께 즉시 작동하도록 사전 구성되어 있지만 대규모 프로젝트에 대한 현장 시운전 지원도 제공합니다.

문서화 및 지원

각 장치에는 설치, 배선, 작동, 문제 해결 및 유지 관리를 다루는 완전한 설명서가 함께 제공됩니다. 우리는 이메일과 전화를 통해 기술 지원을 제공하며, 표준 문의에 대해서는 24시간 이내에 응답해 드립니다. 긴급한 문제의 경우 통신 인터페이스를 통해 원격 진단을 준비할 수 있습니다.

현재 모델의 예비 부품 재고를 보유하고 있으며 레거시 장비를 지원하기 위해 지난 10년 이내에 배송된 장치에 대한 문서를 유지 관리합니다.
