DC 고전압 모듈이 소형 공기 정화 및 이온화 시스템을 어떻게 개선할 수 있습니까?

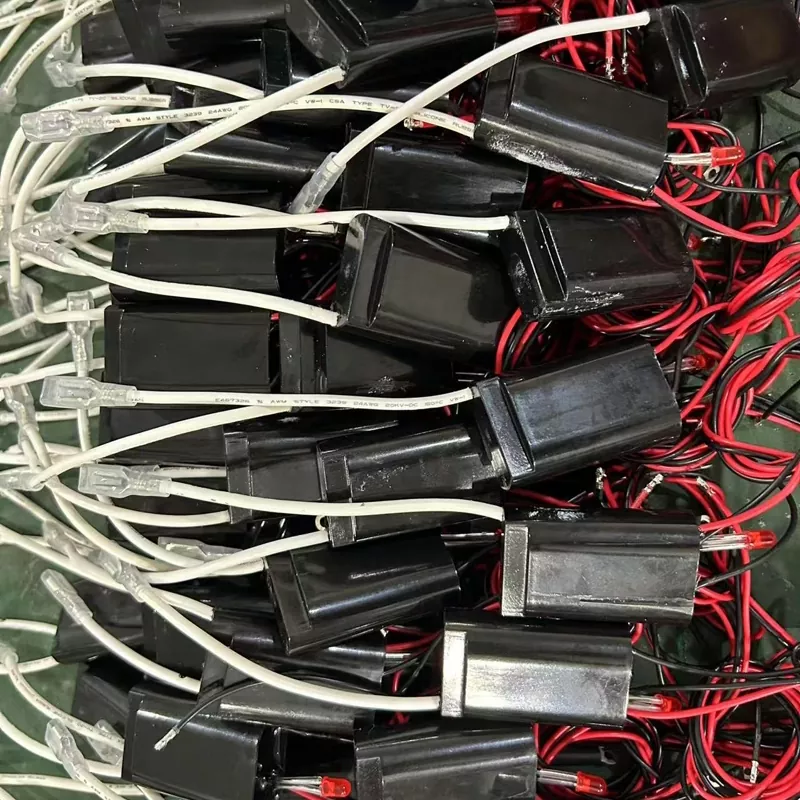

데파콤팩트함을 제공합니다DC 고전압 모듈공기 청정기, 이온화 ​​장치, 플라즈마 장치, 정전 집진 시스템 및 기타 저전력 공기 처리 장비를 위한 저전압 DC 입력을 안정적인 고전압 DC 출력으로 변환하도록 설계되었습니다. 5V 또는 12V 입력, 5~9kV 출력 옵션, 컴팩트한 51 × 32 × 19mm 설치 공간 및 통합 보호 기능을 갖춘 이 모듈은 공간 효율적인 고전압 전력 솔루션을 찾는 장비 설계자에게 적합합니다.

고전압 소스는 항상 크거나 복잡하거나 통합하기 어려울 필요는 없습니다. 현대의 공기 정화, 이온화, 플라즈마 및 정전기 장치에는 공간이 제한된 장비 내부에 장착하면서 안정적인 전압을 제공할 수 있는 소형 전력 구성 요소가 점점 더 필요합니다. 잘 디자인 된DC 고전압 모듈저전압 DC 전력을 제어된 고전압 출력으로 변환하여 전극, 이온화 ​​장치, 정전기 수집기 또는 소형 플라즈마 셀에 필요한 전기 에너지를 제공합니다.

데파의 모듈은 DC 5V 또는 DC 12V 입력과 모델에 따라 5kV~9kV DC 출력을 지원합니다. 정격 전력 소비는 최대 3W이며 일반적인 출력 전류는 0.5mA 이하로 제한됩니다. 캡슐화된 구조, 구성 가능한 배선, 단락 보호, 과전류 제한 및 개방 부하 보호 덕분에 OEM 장비 통합에 실용적입니다.

목차

1. DC 고전압 모듈이란 무엇입니까?
2. DC 고전압 모듈은 어떻게 작동합니까?
3. 주요 사양 및 설계 매개변수
4. 고전압 DC 모듈은 어디에 사용됩니까?
5. 통합 중에 엔지니어가 고려해야 할 사항은 무엇입니까?
6. OEM 장비의 주요 장점
7. 올바른 모듈을 선택하는 방법은 무엇입니까?
8. 자주 묻는 질문
9. 결론

DC 고전압 모듈이란 무엇입니까?

DC 고전압 모듈은 상대적으로 낮은 DC 입력을 훨씬 더 높은 DC 출력 전압으로 변환하는 소형 전력 변환 부품입니다. 장비 제조업체는 개별 변압기, 스위칭 부품, 정류기, 보호 회로 및 절연 구조로 고전압 회로를 설계하는 대신 전용 고전압 모듈을 호스트 제품에 통합할 수 있습니다.

이 아키텍처는 설치 공간이 제한된 경우에 특히 유용합니다. DeFa의 모듈은 크기가 51 x 32 x 19 mm이고 무게가 약 25 g이므로 휴대용 공기 청정기, 데스크톱 이온화 장치, 차량용 공기 청정기, 살균 장치, HVAC 액세서리 및 기타 소형 장비에 통합할 수 있습니다.

출력은 선택한 모델에 따라 구성할 수 있으며 사용 가능한 전압 레벨은 5kV~9kV입니다. 응용 분야에 따라 고전압 출력은 음이온 생성, 정전기 침전 또는 소형 플라즈마 생성 시스템에 사용될 수 있습니다.

DC 고전압 모듈은 어떻게 작동합니까?

기본 작동 원리는 다단계 전압 변환 프로세스입니다. 저전압 DC 입력은 먼저 발진기 또는 스위칭 회로를 구동합니다. 이 회로는 승압 변압기의 1차측에 전원을 공급합니다. 변압기는 전압을 증가시키며, 그 후 정류기 회로는 변환된 전기 신호를 고전압 DC로 변환합니다.

출력 회로는 모듈이 높은 출력 전력을 요구하지 않고 고전압을 제공할 수 있도록 전류 제한 특성으로 설계되었습니다. 많은 이온화 및 정전기 응용 분야에는 많은 양의 전류보다는 높은 전기장이 필요하기 때문에 이러한 구별이 중요합니다.

• 입력 단계:DC 5V 또는 DC 12V 전원을 받습니다.
• 진동 단계:변압기에 필요한 스위칭 신호를 생성합니다.
• 스텝업 단계:낮은 입력 전압을 높은 전압으로 높입니다.
• 정류 단계:필요한 고전압 DC 출력을 생성합니다.
• 보호 단계:비정상적인 전류를 제한하고 오류 상태에서 회로를 보호하는 데 도움이 됩니다.

이 컴팩트한 아키텍처를 사용하면 처음부터 완전한 고전압 전력 회로를 구축하는 것보다 전용 고전압 모듈을 더 쉽게 통합할 수 있습니다.

주요 사양 및 설계 매개변수

고전압 전력 모듈을 선택하기 전에 엔지니어는 입력 호환성, 출력 전압, 전력 소비, 물리적 치수, 배선, 온도 범위, 절연 및 보호 기능을 평가해야 합니다. 다음 표는 DeFa 솔루션의 주요 사양을 요약한 것입니다.

상세한 기술 선택을 위해 엔지니어는 모듈의 전기적 특성을 전극 형상, 부하 조건, 절연 거리, 인클로저 설계 및 최종 제품의 작동 환경과 일치시켜야 합니다.

고전압 DC 모듈은 어디에 사용됩니까?

고전압 모듈의 컴팩트한 폼 팩터와 저전력 설계 덕분에 다양한 정전기 및 공기 처리 애플리케이션에 적합합니다.

공기 정화 장비

정전기 공기 정화 시스템에서 고전압은 입자 충전 및 수집을 지원하는 전기장을 생성합니다. 또한 이 모듈은 공기 처리 설계의 일부로 사용되는 음이온 생성 구성 요소에 전력을 공급할 수도 있습니다.

음이온 발생기

데스크탑 이온화 장치, 휴대용 공기 청정기 및 기타 소형 이온 발생 장치에는 대형 전원 공급 장치 어셈블리를 추가하지 않고도 고전압 소스가 필요합니다. 소형 DC 고전압 컨버터를 사용하면 이러한 통합을 단순화할 수 있습니다.

플라즈마 장치

소형 플라즈마 시스템에는 플라즈마 셀에 필요한 전기적 조건을 설정하기 위해 제어된 고전압 소스가 필요할 수 있습니다. 설계에 따라 이 모듈은 악취 처리 또는 표면 관련 응용 분야에 사용되는 소형 플라즈마 발생기를 지원할 수 있습니다.

HVAC 및 공기 처리 액세서리

고전압 모듈은 사용 가능한 설치 공간이 제한된 팬 코일 장치, 덕트 ​​장착 이온화 장치 및 기타 연속 공기 처리 액세서리에 통합될 수도 있습니다.

의료 및 실험실 장비

저전력 공기 정화 및 특수 소독 장비는 전기 요구 사항이 모듈 사양과 일치하고 완성된 장비에 적절한 안전 조치가 통합된 소형 고전압 전원 공급 장치를 사용할 수 있습니다.

통합 중에 엔지니어가 고려해야 할 사항은 무엇입니까?

고전압 부품에는 전기적 호환성 이상의 것이 필요합니다. 제품 개발 중에는 기계적 레이아웃, 절연, 배선, 열 조건, 전자기 간섭 및 사용자 보호를 모두 고려해야 합니다.

• 고전압 클리어런스:고전압 출력과 전도성 부품 사이에 적절한 간격을 유지하십시오.
• 격리:고전압 단자 및 배선 주변에는 적절한 절연 재료를 사용하십시오.
• 인클로저 디자인:정상 작동 중에는 고전압 부분에 접근할 수 없어야 합니다.
• 열 관리:모듈을 지정된 작동 온도 범위 내로 유지하십시오.
• 배선:적합한 고전압 절연 케이블을 선택하고 필요한 리드 길이를 지정하십시오.
• EMC:민감한 전자 시스템에는 차폐, 필터링 또는 주의 깊은 케이블 배선이 필요할 수 있습니다.
• 전극 기하학:전극 간격과 모양은 전압 요구 사항과 전기적 동작에 영향을 미칩니다.

모듈의 캡슐화된 구조는 저전압 입력에서 고전압 출력을 분리합니다. 그럼에도 불구하고 최종 장비 설계자는 완제품에 대한 적절한 절연, 인클로저, 접지 및 안전 아키텍처를 구현하는 책임을 집니다.

OEM 장비의 주요 장점은 무엇입니까?

OEM 제조업체의 경우 소형 고전압 모듈을 사용하면 개발 복잡성을 줄이는 동시에 전체 제품을 더 쉽게 패키징할 수 있습니다.

1. 컴팩트한 기계적 설치 공간:51 × 32 × 19mm 크기로 상대적으로 작은 하우징에 설치할 수 있습니다.
2. 낮은 입력 전력 요구사항:최대 3W의 정격 소비량은 저전력 시스템 아키텍처를 지원합니다.
3. 다양한 전압 옵션:사용 가능한 모델은 5kV~9kV 출력 요구 사항을 포괄합니다.
4. 구성 가능한 연결:장비 설계에 따라 고전압 리드 길이 및 커넥터 배열을 지정할 수 있습니다.
5. 보호 기능:과전류 제한, 단락 보호 및 개방 부하 보호가 모듈에 통합되어 있습니다.
6. OEM 적응성:프로젝트별 요구 사항에 맞게 입력 전압, 출력 전압, 극성, 하우징, 장착 및 배선을 평가할 수 있습니다.

올바른 DC 고전압 모듈을 어떻게 선택해야 합니까?

올바른 모듈을 선택하는 것은 단순히 사용 가능한 최고 전압을 선택하는 것이 아니라 전기 부하를 정의하는 것부터 시작됩니다. 전극 간격, 공기 조건, 절연, 오존 고려 사항 및 적용 목적이 모두 시스템 성능에 영향을 미치기 때문에 전압이 더 높다고 자동으로 좋아지는 것은 아닙니다.

음이온 응용 분야의 경우 전극 설계에 따라 더 낮은 출력 전압 모델이 적합할 수 있습니다. 전극이나 컬렉터 간격이 더 넓은 정전 집진 시스템에는 더 높은 전압이 필요할 수 있습니다. 플라즈마 응용은 특정 방전셀의 전기적 특성에 따라 평가되어야 합니다.

실용적인 선택 체크리스트에는 다음이 포함됩니다.

• 호스트 시스템이 DC 5V 또는 DC 12V 입력을 제공하는지 확인하십시오.
• 전극 간격과 애플리케이션 설계에 따라 필요한 출력 전압을 결정합니다.
• 필요한 극성을 확인하십시오: 양극 또는 음극.
• 호스트 장비의 사용 가능한 전력 예산을 계산합니다.
• 물리적 설치 공간을 확인하세요.
• 필요한 고전압 케이블 길이와 커넥터 배열을 정의합니다.
• 작동 온도와 인클로저 상태를 평가합니다.
• 민감한 전자 장치가 근처에 설치되어 있는 경우 EMC 요구 사항을 고려하십시오.

OEM 프로젝트의 경우 견적 단계에서 공급업체에 이러한 세부 정보를 제공하면 기술 매칭이 더 빨라지고 불필요한 프로토타입 반복을 줄일 수 있습니다.

DC 고전압 모듈에 대해 자주 묻는 질문

모듈이 작동하는 동안 출력 전압을 조정할 수 있나요?

표준 모듈은 선택한 모델에 따라 공장에서 정의된 출력 전압을 사용합니다. 애플리케이션에 가변 출력 전압이 필요한 경우 엔지니어는 설계 단계에서 맞춤형 모듈이나 외부 제어 솔루션에 대해 논의해야 합니다.

5kV와 9kV 출력 중에서 어떻게 선택합니까?

필요한 전압은 주로 전극 구성 및 용도에 따라 달라집니다. 음이온 애플리케이션은 일반적으로 5kV~7kV를 사용하는 반면, 전극 간격이 더 큰 정전기 시스템에는 8kV~9kV가 필요할 수 있습니다. 모델을 선택하기 전에 전체 전극 및 부하 구성을 평가해야 합니다.

고전압 모듈은 오존을 생성합니까?

모듈 자체는 오존 발생기가 아닌 전력 변환 구성 요소입니다. 그러나 공기 중의 날카로운 전극에 고전압, 특히 고전압을 가하면 오존이 잠재적으로 형성될 수 있습니다. 따라서 오존 제어가 중요한 경우에는 전극 형상, 전압 수준 및 시스템 설계를 고려해야 합니다.

가전제품에 사용할 수 있나요?

모듈은 제한된 출력 전류와 캡슐화된 절연으로 설계되었지만 최종 기기에는 여전히 적절한 전기 절연, 접지, 인클로저 및 안전 엔지니어링이 필요합니다. 고전압 단자와 배선은 정상 작동 중에 사용자가 접근할 수 없어야 합니다.

예상되는 서비스 수명은 얼마나 됩니까?

정상적인 작동 조건과 지정된 온도 범위 내에서 모듈의 예상 서비스 수명은 20,000시간 이상입니다. 과도한 입력 전압과 최대 온도에서의 장기간 작동은 서비스 수명에 영향을 미칠 수 있으므로 적절한 열 및 전기 관리가 권장됩니다.

프로토타입 테스트에 샘플을 사용할 수 있습니까?

예. 프로토타입 평가를 위해 샘플 주문을 사용할 수 있습니다. 샘플을 요청할 때 적절한 구성을 평가할 수 있도록 필요한 입력 전압, 출력 전압, 극성 및 고전압 리드 길이를 지정하는 것이 유용합니다.

결론: 소형 고전압 모듈이 귀하의 장비에 적합합니까?

소형 고전압 전원 공급 장치는 공기 정화, 이온화, 정전기 집진, 플라즈마 생성, HVAC 액세서리 및 기타 저전력 고전압 애플리케이션을 위한 중요한 빌딩 블록이 될 수 있습니다. 핵심은 단순히 고전압을 얻는 것이 아니라 출력 전압, 전류 제한, 극성, 기계적 치수, 배선, 절연 및 작동 조건을 최종 장비 설계와 일치시키는 것입니다.

5V 또는 12V DC 입력, 5~9kV DC 출력 옵션, 최대 3W 정격 전력 소비, 51 × 32 × 19mm 소형 구조, 구성 가능한 배선 및 통합 보호 기능을 갖춘 DeFa의 솔루션은 OEM 개발자에게 소형 고전압 시스템 통합을 위한 실용적인 출발점을 제공합니다. 공기 청정기, 이온화 ​​장치, 플라즈마 장치, 정전기 시스템 또는 소형 고전압 소스가 필요한 기타 장비를 개발하는 경우 DC 고전압 모듈 사양을 살펴보고저희에게 연락주세요기술 평가를 위해 필요한 입력 전압, 출력 전압, 극성, 부하 구성 및 설치 요구 사항을 충족합니다.
