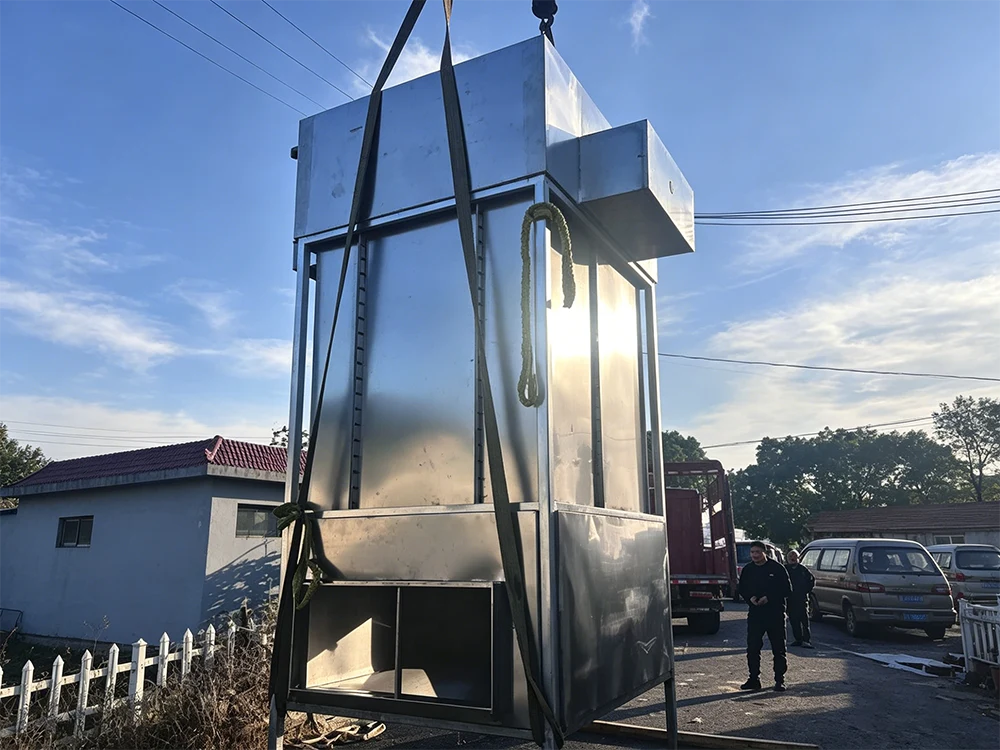

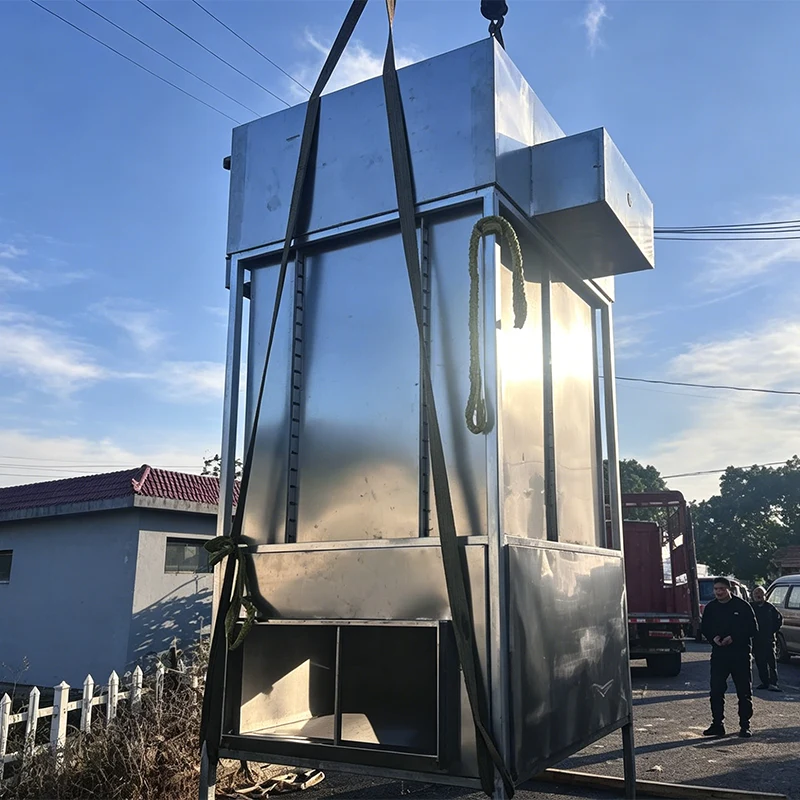

담금질 공정용 폐가스 처리 장비

기능 및 장점 설명

기계 제조, 야금 가공, 자동차 부품 생산 및 항공 우주 산업에서 담금질 공정은 금속 재료의 경도, 강도 및 내마모성을 향상시키는 핵심 공정입니다. 그러나 이 공정에서는 휘발성 유기화합물(VOC), 오일 흄, 오일 미스트, 유독성 유해 가스 및 입자상 물질을 포함하는 유해 산업 폐기물 가스가 대량으로 발생합니다. 이러한 폐가스의 직접적인 배출은 대기 환경을 오염시킬 뿐만 아니라 현장 작업자의 건강을 위협하므로 기업이 녹색 생산을 달성하기 위해 담금질 공정을 위한 VOC 처리를 필수 요구 사항으로 만듭니다.

우리의담금질 공정용 폐가스 처리 장비는 이러한 특정 폐가스에 맞춰진 전용 환경 보호 솔루션입니다. 고온 산화, 폐열 회수, 고효율 정화 등 핵심 기술을 통합하여 철저한 폐가스 처리 및 표준 배출을 달성하고 에너지 절약 및 환경 보호 개발 이념을 준수하며 기업의 규정 준수 생산을 위한 견고한 지원을 제공합니다.

폐가스 특성 및 산업 규정 준수 문제점 해소

일반 산업 폐가스와는 달리 담금질 공정 폐가스는 기존 처리 장비가 안정적이고 효율적으로 처리할 수 없는 고유한 특성을 가지고 있으며 이는 기업의 핵심 문제점입니다.

큰 온도 변동, 높은 오일 함량, 복잡한 구성 요소 및 불안정한 VOC 농도;

오일 미스트 및 입자상 물질은 처리 장비의 막힘 및 부식을 쉽게 유발하여 장기적인 운영 안정성에 영향을 미칩니다.

혼합된 독성 성분은 엄격한 배출 요구 사항을 충족하기 위해 철저한 분해가 필요합니다.

중국에서는 GB 16297-1996 대기 오염 물질 통합 배출 표준 및 GB 37822-2019 휘발성 유기 화합물의 비조직 배출 통제 표준을 포함한 필수 표준을 구현하여 담금질 공정에서 발생하는 VOC, 오일 연기 및 입자상 물질 배출에 대한 엄격한 제한을 설정했습니다. 규정을 준수하지 않는 배출은 기업에 막대한 법적 및 운영적 위험을 가져오며, 안정적이고 효율적인 전용 담금질 폐가스 처리 솔루션에 대한 긴급한 수요를 창출합니다.

담금질 공정 폐가스 처리 장비의 목표 공정 설계

담금질 폐가스의 독특한 특성을 해결하기 위해 당사의 담금질 공정용 폐가스 처리 장비는 축열식 산화장치(RTO)를 핵심 처리 장치로 하는 "전처리 + 핵심 RTO 산화 + 폐열 회수" 결합 공정을 채택합니다. 이 설계는 폐가스 냉각 처리 요구 사항에 완벽하게 적응하고 철저한 배기 소각과 완전한 오염 물질 분해라는 두 가지 목표를 달성합니다.

이 공정 설계는 기존 장비의 핵심 결함을 해결합니다. 전처리 링크는 오일 미스트 및 입자상 물질을 제거하여 핵심 RTO 시스템을 보호하고, RTO 장치는 VOC 및 유해 성분의 철저한 분해를 달성하며, 폐열 회수 시스템은 에너지 재활용을 실현하여 정화 효율성, 운영 안정성 및 에너지 절약 성능의 완벽한 균형을 유지합니다.

핵심 구성 요소 및 기능 단위

담금질 공정용 폐가스 처리 장비는 5가지 시너지 기능 장치로 구성되어 전체 폐가스 처리 공정의 고효율, 안정성 및 안전성을 보장합니다.

전처리 시스템

전처리 시스템은 전체 장비의 안정적인 작동을 위한 기반입니다. 주로 폐가스 담금질 시 오일 미스트, 입자상 물질 및 수분을 제거하는 데 사용되며, 이러한 불순물이 코어 산화 시스템에 들어가는 것을 방지하고 장비 막힘, 부식 또는 정화 효과 감소를 유발합니다.

사이클론 분리기, 고효율 필터 및 디미스터 장착;

물리적 차단 및 여과를 통해 오일미스트 및 미세먼지 제거율 95% 이상 달성

후속 고온 산화 처리를 위한 견고한 기반을 마련하고 핵심 부품의 수명을 연장합니다.

RTO 코어 산화 시스템

RTO 코어 산화 시스템은 재생 세라믹, 연소실 및 정밀 전환 밸브를 포함한 핵심 구성 요소로 고효율 정화를 달성하는 핵심 링크입니다.

재생 세라믹:장비의 "열 에너지 저장 코어"로서 고온 내성 및 내식성 벌집형 세라믹 소재로 만들어졌으며 비표면적이 크고 열전도율이 우수하며 수명이 길다. 고온 환경에서 열 흡수 및 방출주기를 반복적으로 완료할 수 있으며 이는 폐열 회수를 실현하는 핵심입니다. 전처리된 담금질 폐가스를 먼저 재생 세라믹으로 예열하고, 저장된 폐열을 이용해 폐가스 온도를 산화 온도에 가깝게 높여 후속 고온 가열에 필요한 에너지 소비를 크게 줄입니다.

고온 산화 챔버:연소실은 850℃에서 950℃ 사이의 온도를 정확하게 제어합니다. 예열 후 폐가스는 챔버로 유입되어 고온 환경에서 산소와 완전히 혼합됩니다. VOC, 오일흄, 기타 유기오염물질을 완전히 분해, 산화시켜 최종적으로 무해한 이산화탄소(CO2)와 물(H2O)로 전환시켜 오염물질의 위험성을 근본적으로 제거합니다. 이러한 고온 환경에서는 담금질 폐가스에 포함된 소량의 독성 및 유해 가스도 무해한 물질로 분해될 수 있습니다.

장비는 다중 챔버 구조 설계를 채택합니다. 정밀한 밸브 전환 제어를 통해 흡기, 축열, 퍼지 및 배기의 연속적인 주기를 실현하여 밸브 전환 중 미반응 폐가스의 누출을 방지하고 정화 효율을 더욱 향상시키며 99% 이상의 VOC 제거율을 보장합니다.

폐열 회수 시스템

폐열 회수는 장비의 핵심 장점이자 기업이 생산 비용을 절감하고 에너지 재활용을 실현하는 핵심이기도 합니다.

담금질 공정 자체는 많은 양의 열에너지를 소비하는 반면, RTO 시스템은 산화 과정에서 막대한 고온의 배가스를 생성하는데, 이는 직접 배출할 경우 심각하게 낭비될 엄청난 열에너지를 포함합니다.

재생 세라믹을 통해 고온의 배가스로부터 열에너지를 완전 회수하는 장비입니다. 한편으로는 유입되는 담금질 폐가스를 예열하여 보조 연료 소비를 줄입니다. 한편, 회수된 폐열은 폐열 보일러를 통해 증기로 변환되거나 열교환기를 통해 온수로 변환될 수 있습니다. 이는 급냉 공정 가열, 작업장 가열 및 기타 생산 링크에 직접 사용될 수 있어 에너지의 다단계 활용을 실현합니다.

장비는 95% 이상의 열회수 효율을 달성할 수 있습니다. 폐가스 내 VOCs 농도가 특정 값에 도달하면 산화 반응으로 발생하는 열은 추가적인 보조 연료 소비 없이 '자립 연소'를 실현할 수 있어 기업의 에너지 비용과 환경 처리 비용을 크게 절감할 수 있습니다.

지능형 제어 및 온라인 모니터링 시스템

장비에는 입구 및 출구 폐가스 농도, 연소실 온도, 재생 세라믹 온도 및 장비 작동 압력과 같은 주요 매개변수를 실시간으로 모니터링할 수 있는 완전한 온라인 모니터링 및 자동 제어 시스템이 장착되어 있습니다. 매개변수가 변동되면 시스템은 자동으로 작동 상태를 조정하고 장비 결함을 적시에 처리하여 장비의 지속적이고 안정적인 작동과 처리된 폐가스의 안정적인 표준 배출을 보장하여 기업이 환경 규정 준수 위험을 피할 수 있도록 돕습니다.

배기 시스템

배기 시스템은 규정 준수 검증 후 정화되고 냉각된 깨끗한 배가스를 굴뚝을 통해 배출하는 역할을 하며, 안정적인 공기 흐름과 배압이 없는 합리적인 설계로 전체 처리 시스템의 지속적이고 안정적인 작동을 지원합니다.

폐쇄 루프 운영 프로세스 완료

담금질용 폐가스 처리 장비의 작동 과정은 명확하고 질서정연하며 모든 핵심 기능을 완벽하게 연결하며 4단계로 나눌 수 있습니다.

1. 전처리 단계:담금질 공정에서 발생하는 산업 폐가스는 유도 통풍 팬을 통해 전처리 시스템으로 유입되어 오일 미스트, 입자상 물질 및 수분을 제거합니다.

2.예열 및 폐열 회수 단계:전처리된 깨끗한 폐가스는 RTO 재생 챔버로 들어가고 재생 세라믹에 의해 700℃ 이상으로 예열됩니다.

3.고온 산화 단계:예열된 폐가스는 연소실로 유입되어 850℃~950℃에서 고온 산화 및 배기 소각을 완료하고 VOC 및 기타 오염 물질을 무해한 물질로 완전히 분해합니다.

4. 열 저장 및 표준 방전 단계:정화된 고온 배가스는 또 다른 재생실로 들어가 재생 세라믹에 열을 전달하여 저장하고, 냉각된 깨끗한 배가스는 굴뚝을 통해 표준까지 배출됩니다. 회수된 폐열은 생산링크에서 재사용되어 에너지 재활용을 실현합니다.

광범위한 애플리케이션 시나리오

당사의 담금질 공정용 폐가스 처리 장비는 주로 기계 제조, 야금 가공, 자동차 부품 생산, 항공우주 등 담금질 공정을 채택하는 산업에 적용 가능합니다. 다양한 규모와 유형의 담금질 생산 라인에 적응하고 연속 담금질 및 배치 담금질로 인해 발생하는 폐가스를 효율적으로 처리할 수 있습니다.

자동차 부품 제조:기어, 샤프트 및 기타 부품의 냉각 중에 발생하는 오일 함유 폐가스 및 VOC의 경우 장비는 표준을 준수하는 배출을 달성할 수 있으며 회수된 폐열은 냉각 오일 가열에 사용될 수 있어 매년 기업의 천연가스 소비량을 대량으로 절약할 수 있습니다.

야금 산업:강철 담금질로 발생하는 고온 폐가스의 경우, 장비는 표준 배출을 달성할 뿐만 아니라 작업장 난방을 위한 폐열을 회수하여 효율적인 에너지 활용을 실현합니다.

기계 및 항공우주 산업:기계 기본 부품 및 항공우주 부품 생산 시 발생하는 폐가스를 냉각하기 위해 장비는 안정적이고 효율적인 정화를 달성하여 기업이 엄격한 환경 보호 요구 사항을 충족하도록 돕습니다.

에너지 절약, 환경 보호 및 기업 가치

중국의 "이중 탄소" 목표와 점점 더 엄격해지는 환경 보호 규정을 배경으로, 담금질 공정용 폐가스 처리 장비는 다음과 같은 뛰어난 종합 이점을 가지고 있습니다.

고효율 정제 및 안정적인 규정 준수:결합된 "전처리 + 고온 산화" 공정을 통해 VOC, 오일 흄, 입자상 물질 및 독성 유해 가스를 포함한 모든 종류의 오염 물질을 종합적으로 제거할 수 있으며, 정화된 폐가스는 국가 및 지역 산업 폐가스 배출 기준을 완전히 충족합니다.

탁월한 에너지 절약 성능:95% 이상의 열회수 효율로 천연가스, 전기 등 보조에너지 소비를 대폭 줄여줍니다. 자립 연소 기능은 추가 연료 소비를 더욱 제거하여 기업의 운영 비용을 크게 절감할 수 있습니다.

2차 오염 없음 및 낮은 유지 관리 비용:장비는 소모품이 없는 설계를 채택하여 흡착재를 자주 교체할 필요가 없으며 고형 폐기물 발생을 줄이고 무해하고 자원 기반의 오염 물질 처리를 실현합니다. 작동 소음이 적고 2차 오염이 없으며 담금질 공정의 지속적인 생산 수요에 적응할 수 있습니다.

친환경 생산 및 규정 준수 운영 지원:이는 기업이 폐가스 처리 냉각의 핵심 문제를 해결하고 환경 준수 위험을 방지하며 녹색 생산 이미지를 구축하고 경제, 환경 및 사회적 이익의 통합을 달성하는 데 도움이 됩니다.

점점 더 엄격해지는 환경 보호 규정과 기업의 녹색 개발 인식이 향상됨에 따라 담금질 공정용 폐가스 처리 장비는 관련 산업에 없어서는 안될 환경 보호 장비가 되었습니다. 지속적인 기술 업그레이드를 통해 처리 효율성을 더욱 향상하고 운영 비용을 절감하며 기업이 규정을 준수하는 생산 및 녹색 개발을 달성할 수 있도록 보다 강력한 지원을 제공하고 대기 환경 품질의 지속적인 개선을 돕습니다.
