바이오매스 보일러 폐가스 처리

바이오매스 보일러의 연도 가스에는 심한 먼지, 높은 수분, 타르, 이산화황 SO2 및 질소산화물(NOx)이 포함되어 있습니다. 또한 개방형 스파크를 발생시켜 필터 백 오염 및 장비 부식을 쉽게 유발합니다.

표준 치료 순서는 다음과 같습니다.전처리 → 제진 → 탈황 → 탈질 → Mist 제거 및 White Fog 제거 → 배출.

1. 전처리 장비 (Bag 소손, 막힘 방지 및 부하 감소)

1.1 화염방지기

기능: 고온 스파크와 연소되지 않은 탄소 입자를 가두어 다운스트림 필터 백이 소진되지 않도록 보호합니다.

작동 원리: 스테인레스 스틸 골판지 또는 미로 구조는 관성 충돌을 통해 입자를 차단합니다.

성능: 스파크를 90% 이상 제거합니다.

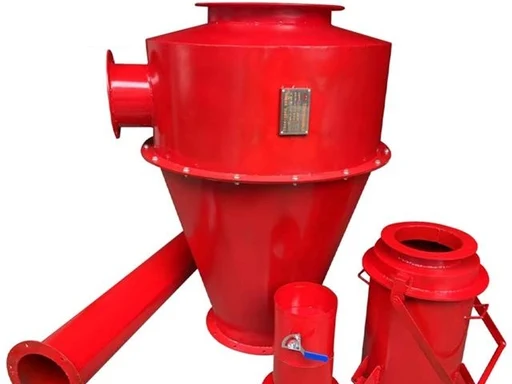

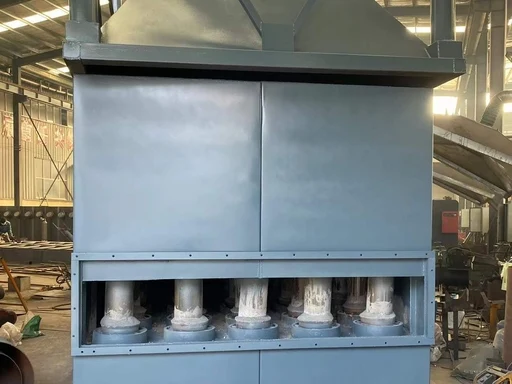

1.2 사이클론 집진기

기능: 50μm 이상의 굵은 입자와 우드칩을 사전에 분리하여 백필터의 부하를 경감시킵니다.

작동 원리: 원심력은 큰 입자를 구동하여 벽과 충돌하여 재 호퍼로 떨어집니다.

효율성: 70%-85%, 배출구 먼지 농도 < 500mg/m3.특징: 고온 저항, 내마모성, 간단한 구조 및 백 오염 위험이 없습니다.

1.3 연소가스 컨디셔닝/불활성 분말 주입

기능: 석회석이나 중탄산나트륨 분말을 주입하여 끈끈한 타르와 먼지를 코팅하여 필터백 오염과 굳어짐을 방지합니다.

적용 분야: 짚, 나무껍질, 젖은 나무 조각 등 점도, 타르 함량, 수분 함량이 높은 바이오매스 연료.

2. 먼지 제거 장비 (배출 규제 준수 핵심 장치)

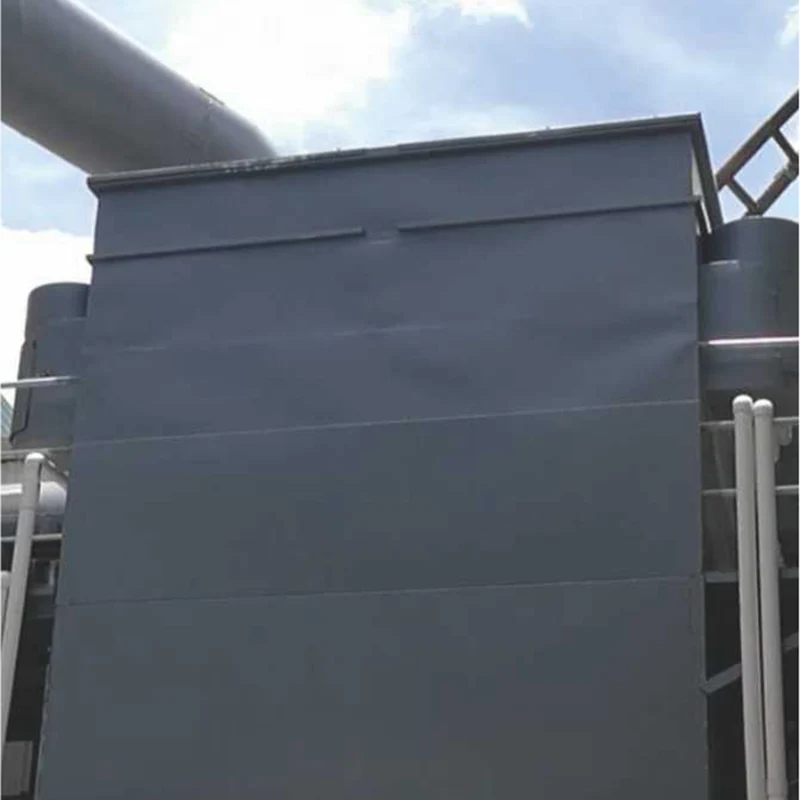

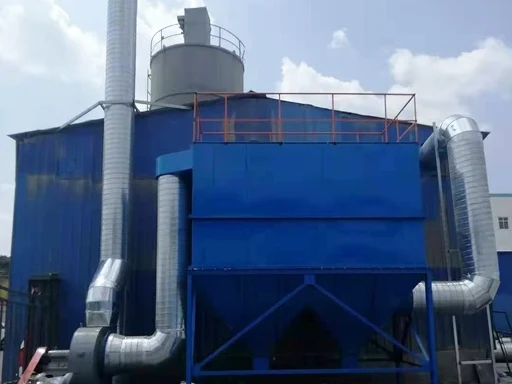

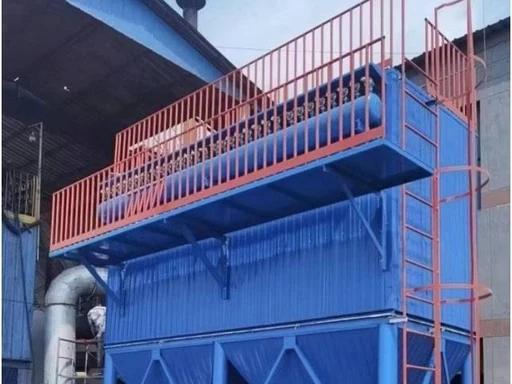

2.1 펄스 백하우스 집진기(메인스트림 솔루션)

필터 재료: ​​PPS/PTFE 멤브레인 필터 백(최대 220°C의 온도 저항, 내산성 및 오염 방지).

작동 원리: 외부 여과 + 저압 펄스 제트 세척.

효율성: ≥99.9%, 출구 먼지 ≤ 10mg/m3(최저 5mg/m3).

특징: 성숙하고 안정적인 성능, 비용 효율적. 중소형 보일러(1~20t/h)에 이상적입니다.

2.2 세라믹 필터 튜브 집진기

핵심 구성 요소: 세라믹 촉매 필터 튜브(300~500°C에 견딜 수 있고 부식 방지 및 오염 방지).

작동 원리: 먼지 제거와 탈질을 동시에 수행하기 위한 통합 여과 및 촉매 작용.

효율성: 먼지 제거 ≥ 99.9%, 탈질 ≥ 95%.

특징: 서비스 수명은 5년 이상입니다. 고점도, 고황, 대형 보일러(20t/h 이상)에 적합합니다.

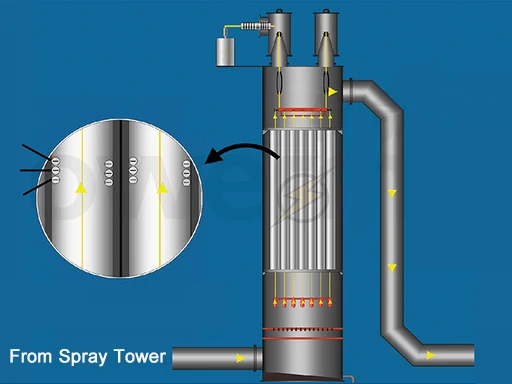

2.3 습식 전기집진기(WESP)

기능: PM2.5, 산성 미스트, 타르 및 중금속에 대한 고급 최종 처리.

작동 원리: 수막 세척과 결합된 고전압 정전기, 먼지 재비행 없음.

효율성: 출구 먼지 ≤ 5mg/m3, 먼지 배출이 거의 0입니다.

적용 분야: 초저 방출, 심한 백색 안개 및 강한 부식성 연도 가스가 필요한 프로젝트.

3. 탈황설비(SO2 제거 및 부식방지)

3.1 SDS 건식탈황(중탄산나트륨 주입)

작동 원리: 중탄산나트륨은 고온의 연도 가스에 주입되고 반응하여 건조된 황산나트륨 분말을 형성합니다.

효율성: 85%~95%.

특징: 폐수 배출이 없고 부식이 적으며 설치 공간이 작습니다. 중소형 보일러에 적합합니다.

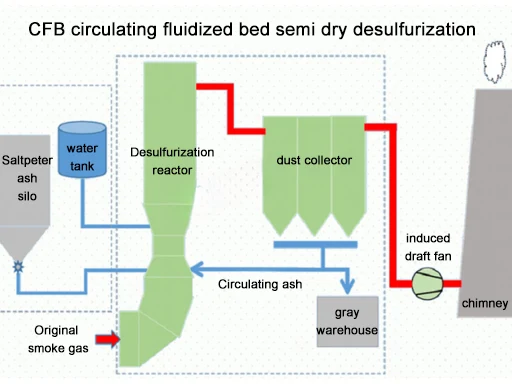

3.2 순환유동층 반건식 탈황

작동 원리: 원자화된 석회 슬러리는 반응기 내부에서 이산화황과 반응합니다.

효율성: 85%~95%.

특징: 제한된 폐수 생성 및 재사용 가능한 부산물. 중형 보일러에 이상적입니다.

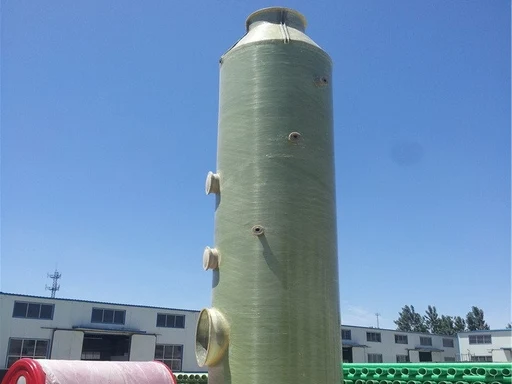

3.3 습식 탈황(석회석-석고/알칼리 세정기)

작동 원리: 석회석 또는 수산화나트륨 용액은 스프레이 타워 내부에서 SO2를 흡수합니다.

효율성: 95%~98%, 탁월한 탈황 성능.

단점: 폐수를 생성하고 물방울을 운반하며 심한 백색 안개를 유발합니다. 부식 방지 처리가 필요합니다.

적용 분야: 대형 보일러, 고유황 연료 및 엄격한 탈황 요구 사항이 있는 프로젝트.

4. 탈질설비(표준 및 초저배출 NOₓ 제거)

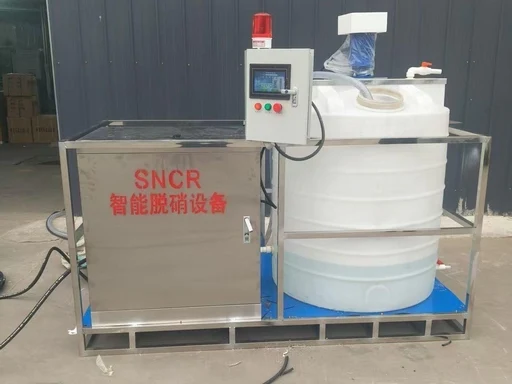

4.1 SNCR(선택적 무촉매 환원)

설치: 850-1100°C의 용광로 영역. 시약: 암모니아수 또는 요소 용액.

작동 원리: 암모니아는 (NOx)와 반응하여 질소와 물을 생성합니다.

효율성: 40%~70%, 배출구(NOx) 150mg/m³ 미만.

특징: 투자가 적고 개조가 용이합니다. 중소형 보일러에 적합합니다.

4.2 SCR(선택적 촉매 환원)

설치: 이코노마이저 이후, 작동 온도 180-380°C.

작동 원리:(NOx)는 암모니아와 촉매를 사용하여 질소로 환원됩니다.

효율성: 80%~95%, 초저배출 기준(50mg/m3 미만)을 충족합니다.

단점: 높은 투자, 촉매 필요 및 암모니아 슬립 위험.

4.3 통합 먼지 및 NOₓ 제거

핵심 구성 요소: 동기식 먼지 제거 및 SCR 탈질소용 촉매 필터 백.

작동 온도: 210~230°C.

효율성: 먼지 제거 ≥99.9%, 탈질화 ≥85%.

특징: 작은 설치 공간, 비용 절감 및 암모니아 슬립이 없습니다. 바이오매스 보일러에 최적화되었습니다.

5. 미스트 및 백연 제거 장비

5.1 결로 백연 제거 시스템

작동 원리: 연도 가스를 이슬점 이하로 냉각시켜 수증기를 액체로 응축시킨 다음 연도 가스를 50~70°C로 재가열하여 백연의 재발을 방지합니다.

효과: 굴뚝에서 눈에 보이는 흰색 안개를 제거하고 산성 안개를 제거하며 부식을 줄입니다.

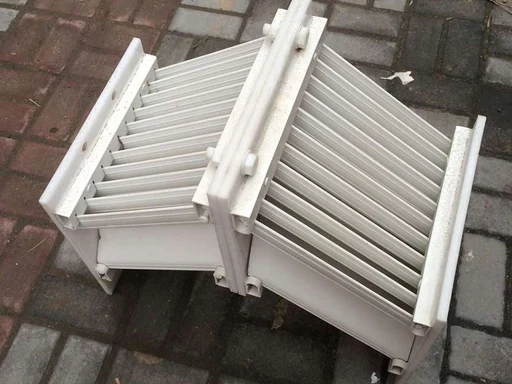

5.2 리지/관형 미스트 제거기

기능: 습식 탈황 후 물방울과 석고 혼입물을 제거합니다.

효과: 백색 안개를 완화하고 팬과 스택의 부식을 줄입니다.

6. 보조 장비 (전체 시스템 필수)

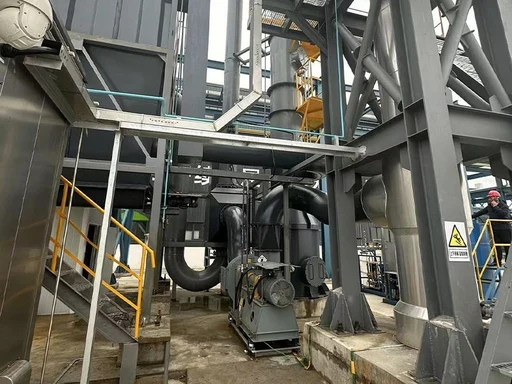

· 유도 통풍 팬: 시스템 저항을 극복하기 위한 가변 주파수, 고온 및 내부식성.

· 배기 스택: 부식 및 고온 저항성, 표준 요구에 따라 높이 ≥ 15m.

· 온라인 모니터링 시스템: 입자상 물질(SO2), (NOx), 온도, 습도 및 산소 함량을 추적합니다.

· PLC 제어 캐비닛: 자동 작동, 차압 청소, 오류 경보 및 원격 데이터 전송.

7. 보일러 용량별 권장 구성

1~6t/h(소형 보일러)

화염방지기 → 싸이클론 집진기 → PTFE 백하우스 → SNCR → 결로 백연 제거

특징: 낮은 투자, 안정적인 규정 준수 및 간단한 유지 관리.

10~20t/h(중형 보일러)

화염방지기 → 사이클론 집진기 → 백하우스 → SDS 건식탈황 → 분진 및 NOₓ 통합 제거 → 백연 제거

특징: 제로 폐수, 초저 방출, 고점도 바이오매스 연도 가스에 적합.

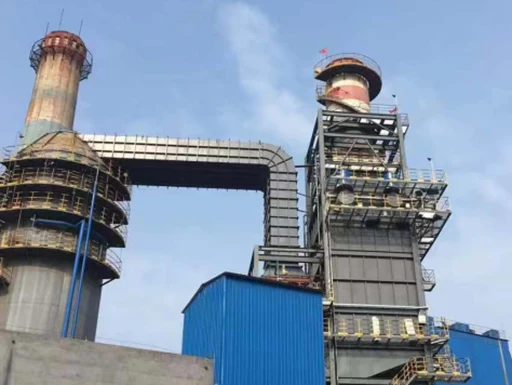

25t/h 이상(대형 보일러/초저배출 프로젝트)

SNCR → 사이클론 집진기 → 세라믹 필터 튜브 → SCR → 습식 탈황 → WESP → 백연 제거

특징: 여러 오염물질의 공동 제어, 장기적으로 안정적인 초저배출.

8. 전문용어(입찰 및 판촉용)

장비 조건

화염방지기, 사이클론 집진기, 펄스 백하우스, PTFE/PPS 필터 백, 세라믹 필터 튜브 집진기, SDS 건식 탈황, 순환유동층 반건식 탈황, 습식 탈황, SNCR, SCR, 통합 분진 및 NOₓ 제거, 촉매 필터 백, WESP, 결로 백연 제거, 미스트 제거기, 유도 통풍 팬, 온라인 모니터링, PLC 자동 제어

처리 조건

단계별 정화, 사전 집진, 고효율 먼지 제거, 통합 탈황 및 탈질, 다중 오염 물질 공동 제어, 방오, 부식 방지, 스파크 차단, 저질소 연소, 초저 방출, 백무 제거, 음압 수집, 자동 재 청소, 차압 제어

규정 준수 및 가치 조건

보일러 대기오염물질 배출기준, 미세먼지(SO2),(NOx), 배가스 불투명도, 링겔만 스케일, EIA 승인, 배출 허가, 환경 검사, 청정 생산, 녹색 공장, 에너지 절약, 불만 예방, 안정적인 생산, 낮은 운영 비용
