핫 헤딩 기계용 유기 폐가스 처리

열간 단조 공정에서 발생하는 배기가스에는 고온(150~400°C), 고농도 오일 미스트, 끈적끈적한 미세 PM2.5 입자, VOC(비메탄 총탄화수소), 흑연 및 금속 먼지가 포함되어 있습니다. 열간 헤딩 기계의 유기 폐가스 처리는 파이프라인이 막히기 쉽고 화염과 스파크를 발생시켜 화재 위험을 초래합니다.

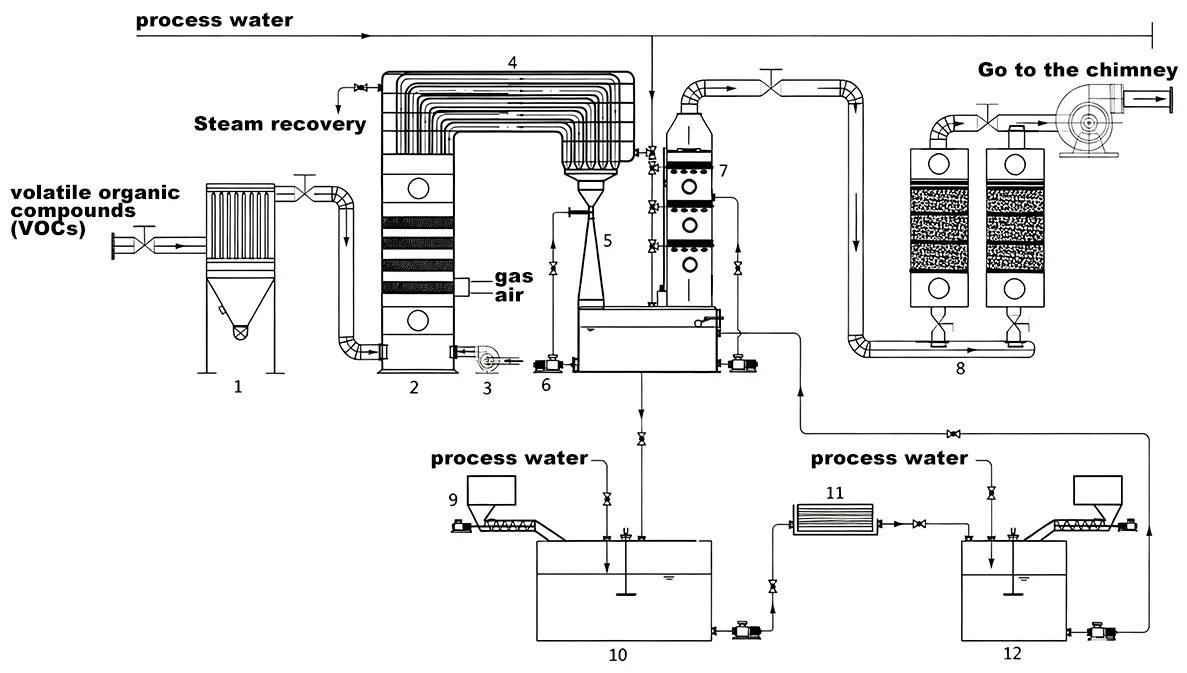

표준 처리 작업 흐름은 다음과 같이 정의됩니다.가스 포집 → 화염 차단 및 냉각 → 오일 미스트 제거 → VOCs 처리 → 표준 배출.

1. 수집 및 전처리 장비(안전 및 막힘 방지)

1.1 밀폐형 가스 후드 및 파이프라인 시스템

기능: 단조 헤드, 금형 및 오일 주입 영역에서 오일 흄 및 미스트를 완전히 포착하여 비산 배출을 제어합니다.

유형: 고온에 강한 소프트 커튼이 장착된 반밀폐형/완전밀폐형 후드.

요점: 오일 축적과 스파크의 역류를 방지하기 위해 공기 흐름 속도를 8~15m/s로 유지합니다.

1.2 화염 방지기 및 냉각기

기능: 고온 스파크 및 산화물 스케일을 차단하고 연소 가스를 300~400°C에서 180°C 미만으로 냉각하여 하위 장비를 화재 및 연소로부터 보호합니다.

작동 원리: 미로 구조 또는 스테인리스 스틸 주름판이 공기/물 냉각 열 교환과 결합됩니다.

특징: 고온 저항, 화염 억제, 오일 슬러지 축적 방지 및 전용 재 청소 포트.

1.3 사전 필터

기능: 큰 기름 방울, 흑연 먼지 및 산화물 스케일을 가두어 정전기 및 활성탄 장치의 부하를 줄입니다.

필터 미디어: 재사용 및 세척이 가능한 금속 메쉬 + 유리 섬유 면.

성능: 큰 기름 방울을 50%~80% 제거하고 하류 전극판과 필터 재료의 오염을 방지합니다.

2. 코어 오일미스트 정화설비 (오일미스트 및 PM2.5 제거)

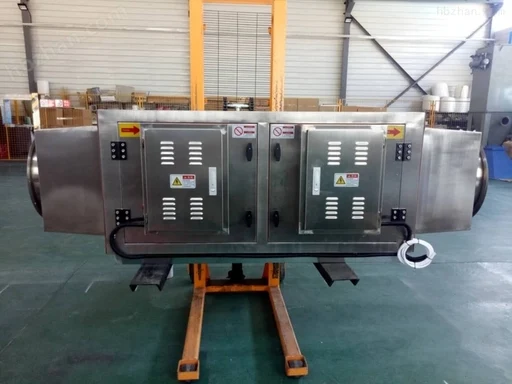

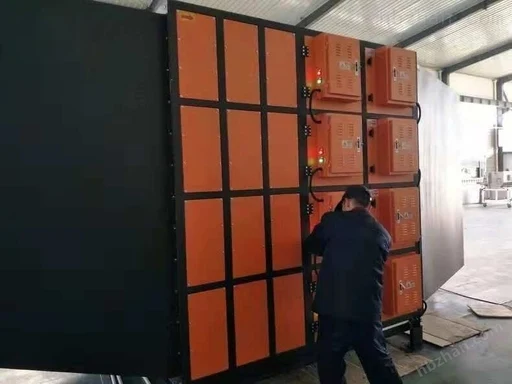

2.1 고전압 전기집진기(ESP, 주류 솔루션)

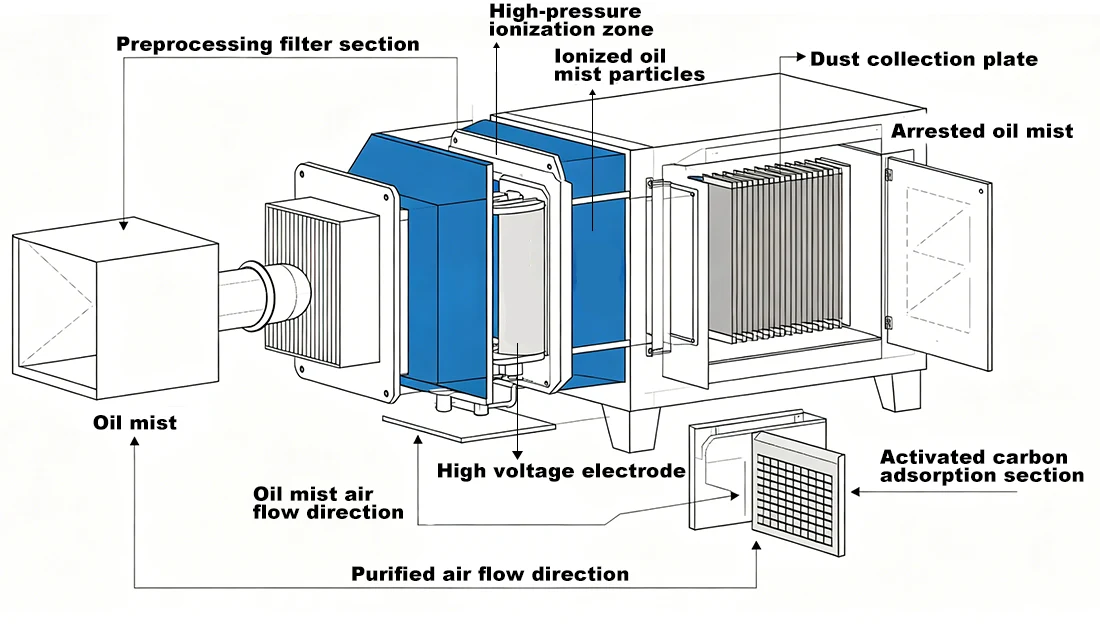

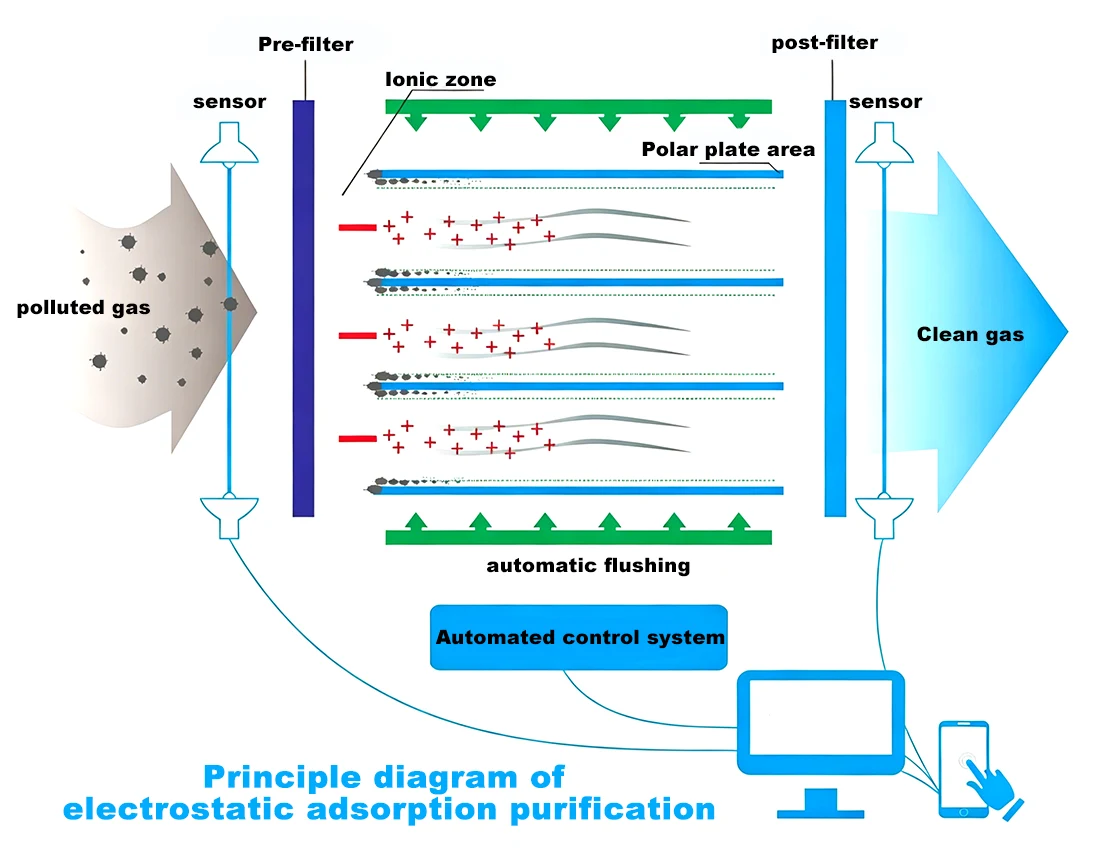

작동 원리: 가스 이온화 및 입자 수집. 12~16kV 고전압 전기장에서 충전된 오일 미스트는 전극판에 부착되어 중력에 의해 오일 수집 트레이로 흘러내립니다.

효율성: 오일 미스트 제거 ≥95%, PM2.5 제거 ≥90%; 출구 오일 미스트 농도 ≤5mg/m3.

특징: 최대 180°C의 온도를 견딜 수 있고, 낮은 압력 강하, 재활용 가능한 폐유, 낮은 운영 비용, 열간 단조로 인한 중유 미스트에 이상적입니다.

2.2 동적 원심 오일 미스트 분리기

작동 원리: 고속 회전 임펠러는 원심력을 생성하여 쉘 벽을 따라 수집된 오일 미스트를 분리합니다.

효율성: 70%~85%, 고농도 대형 오일 방울의 전처리에 적합합니다.

특징: 소모품 없음, 최대 작동 온도 120°C, 유지 관리 용이.

2.3 습식 세정기

작동 원리: 물이나 알칼리성 액체를 분사하여 오일 미스트와 먼지를 포착하는 동시에 연도 가스를 냉각하고 소량의 VOC를 제거합니다.

효율성: 오일 미스트 제거 80%~90%, 먼지 제거 90% 이상.

단점: 기름진 폐수를 생성하고 겨울에 얼 수 있습니다. 정기적인 화학물질 투여가 필요합니다.

적용 분야: 오일 미스트가 매우 심하고 자극적인 냄새가 나는 시나리오.

3. VOC(비메탄 총탄화수소) 처리 장비(악취 제어 및 규정 준수)

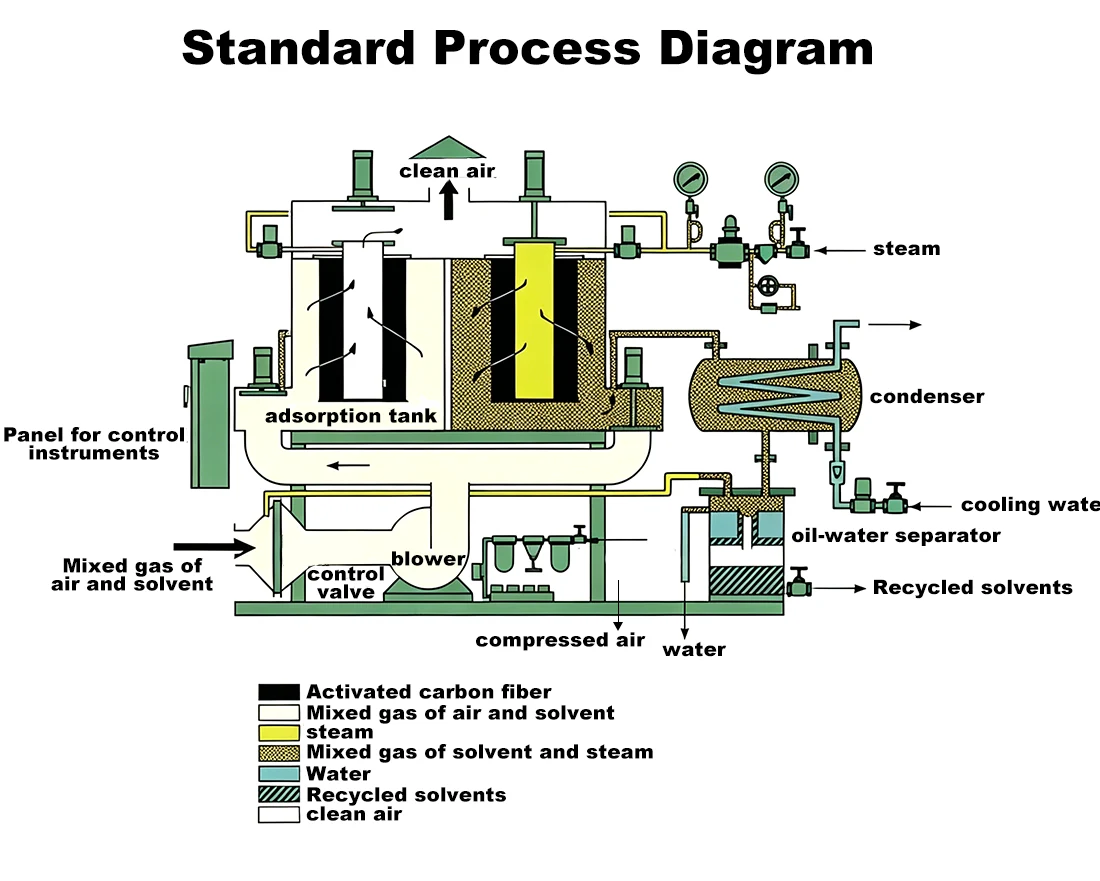

3.1 활성탄 흡착제(저농도 VOC에 널리 사용됨)

작동 원리: VOC와 냄새는 활성탄의 미세 기공에 의해 갇히게 됩니다.

효율성: 비메탄 총 탄화수소 제거율 ≥90%, 배출 제한 ≤60 mg/m3 충족(일부 지역에서는 더 엄격한 표준이 적용됨)

특징: 낮은 투자, 빠른 설치. 열간 단조에서 발생하는 저~중 농도의 VOC에 적합합니다. 주기적으로 탄소 교체 또는 재생이 필요합니다.

3.2 UV 광촉매산화(보조탈취)

작동 원리: UV 광선과 촉매는 주로 악취 제거를 위해 VOC를 이산화탄소와 물로 분해합니다.

효율성: VOC 제거 50%~70%. 규정 준수를 위해 단독으로 사용할 수 없으며 사후 탈취용으로만 사용할 수 있습니다.

특징: 소모품이 없으며 약간의 냄새 제어를 위한 낮은 운영 비용.

3.3 촉매 산화(CO, 중-고농도 VOC용)

작동 원리: 귀금속 촉매는 VOC의 저온(250~350°C) 산화 분해를 가능하게 합니다.

효율성: 2차 오염 없이 ≥95%로 장기적으로 안정적인 규정 준수를 보장합니다.

특징: 전기 난방이 필요한 적당한 운영 비용; 연속 생산 라인에 적합합니다.

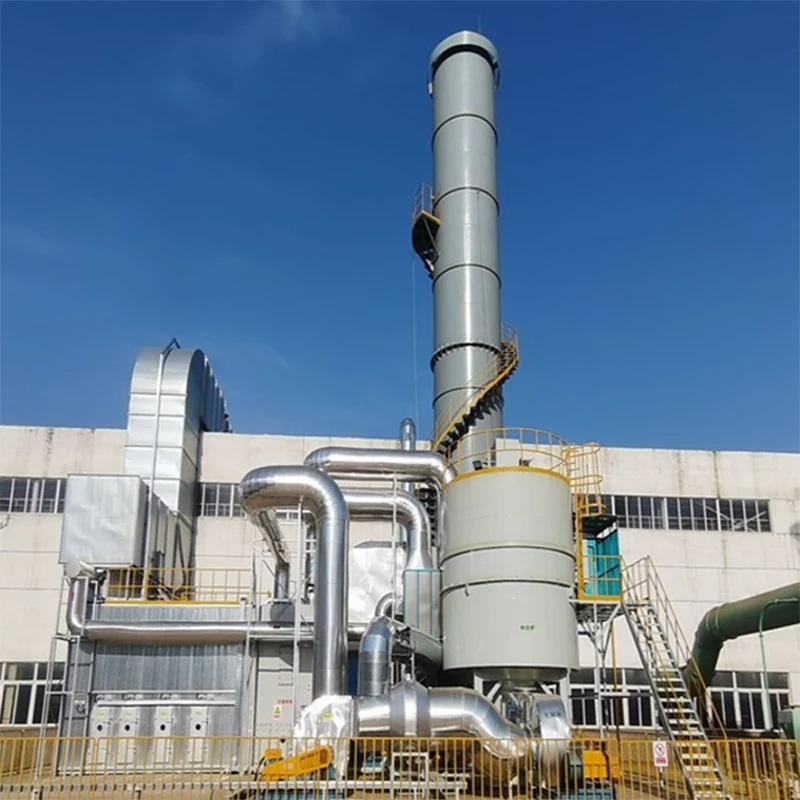

3.4 축열식 소각로(RTO, 고농도, 대풍량용)

작동 원리: 세라믹 재생기는 연도 가스를 예열하고 VOC는 750~820°C에서 완전히 산화되며 열 회수 효율은 95% 이상입니다.

효율성: ≥98%. 대규모 열간 단조 라인 및 고농도 VOC에 이상적입니다.

단점: 높은 자본 비용, 큰 설치 공간 및 보조 천연 가스 공급이 필요합니다.

4. 후처리 및 보조장비 (안정적인 운영 및 안전성)

1. 미스트 제거기/배플 플레이트: 스크러버 및 응축기에서 잔류하는 물과 오일 방울을 제거하여 팬에 오일이 축적되거나 굴뚝에서 떨어지는 것을 방지합니다.

2. 고온 방지 부식 방지 유도 통풍 팬: 180°C 정격, 주파수 변환 가능, 시스템 저항을 극복하고 오일 누출 및 자연 발화를 방지합니다.

3. 15m 배기통: GB 16297 국가 표준을 준수하는 부식 방지 코팅이 된 탄소강 또는 스테인레스 스틸.

4. 온라인 모니터링 시스템: 비메탄 총 탄화수소, 입자상 물질, 온도, 습도 및 산소 함량을 추적합니다. 데이터는 실시간으로 환경 감독 플랫폼에 업로드됩니다.

5. PLC 자동 제어 시스템: 자동 시작/정지, 차압 경보, 온도 연동, 화염 및 폭발 방지, 원격 오류 전송을 지원합니다.

5. 작업 조건별 권장 시스템 구성

5.1 단일/소규모 생산라인(단조기 1~3대, 중저중 오일미스트)

밀폐형 가스 포집 → 화염 방지기 및 냉각기 → 프리필터 → ESP → 활성탄 흡착기 → 유도 통풍 팬 → 15m 굴뚝

특징: 비용 효율적이고 오일 미스트 및 VOC에 대한 완벽한 준수, 탁월한 탈취 성능 및 간단한 유지 관리.

5.2 중대형 생산 라인(단조 기계 4~10대, 중유 미스트 및 악취)

밀폐형 가스 포집 → 화염 방지기 및 냉각기 → 금속 메쉬 프리필터 → ESP → 활성탄 흡착기 → UV 광촉매 장치 → 유도 통풍 팬 → 굴뚝

특징: 중유 미스트의 안정적인 처리, 연기 없는 작업장 및 대중 불만의 위험이 낮습니다.

5.3 대규모 연속 생산 라인(단조 기계 10대 이상, 고농도 VOC)

가스 포집 → 화염 방지기 및 냉각기 → ESP → 활성탄 농축기 → 촉매 산화(CO) → 굴뚝

특징: 장기적인 초저배출, 2차 오염 없음, 주요 환경 감독 하에 있는 기업에 적합.

6. 핵심 제품 장점(제안서 및 입찰서용)

1. 효율적인 오일 미스트 제거: ESP는 핵심 장비로 사용되어 ≥95% 오일 미스트 제거 및 ≥90% PM2.5 제거를 달성하여 작업장에서 연기 분산 및 분쇄 오일 축적을 제거합니다.

2. 안정적인 VOC 규정 준수: 활성탄 또는 CO 기술은 비메탄 총 탄화수소가 GB 16297 및 현지 배출 표준을 충족하도록 보장합니다.

3. 화염 및 폭발 방지: 통합된 화염 차단, 냉각 및 정전기 방지 설계로 불꽃이 장비에 유입되는 것을 방지하고 축적된 오일의 자연 연소를 방지합니다.

4. 장비 보호 및 낮은 유지 관리: 프런트 엔드 장치는 오일 슬러지와 먼지를 차단하여 파이프라인과 팬 막힘 및 부식을 방지하고 유지 관리 빈도와 비용을 절감합니다.

5. 작업장 환경 및 직업 건강 개선: 자극적인 연기를 제거하고 가시성을 높여 직업병 및 직원 이직률을 줄입니다.

6. 규정 준수 및 불만 예방: 체계적인 배출 및 온라인 모니터링을 통해 대중 불만 없이 EIA, 배출 허가 및 환경 검사를 통과할 수 있습니다.

7. 비용 절감을 위한 폐유 재활용: 수집된 폐유를 재활용 및 재사용하여 운영 비용을 상쇄할 수 있습니다.

8. 모듈형 디자인: 정상적인 생산을 방해하지 않고 새로운 생산 라인과 기존 생산 라인에 적합한 컴팩트한 설치 공간과 빠른 설치.

7. 설치의 필요성

· 엄격한 환경 규제: 열간 단조 연기와 VOC는 주요 감독 오염 물질입니다. 직접 배출 또는 과도한 배출은 100,000~1,000,000 RMB 범위의 벌금 또는 생산 중단으로 이어집니다. 처리 시스템은 규정 준수를 위해 필수입니다.

· 정상적인 생산 보장: 심한 연기, 좋지 않은 가시성 및 미끄러운 기름진 바닥은 작업을 방해하고 작업 관련 부상을 증가시키며 직원 이직률을 높입니다.

· 장비 고장 및 수리 비용 절감: 여과되지 않은 오일 미스트는 파이프 막힘, 부식 및 화재 위험을 초래하여 연간 수만 위안의 유지 관리 비용이 발생합니다. 시스템은 이러한 손실을 효과적으로 방지합니다.

· 고객 감사 지원: 환경 준수는 자동차 부품, 하드웨어 및 해외 무역 고객의 주문에 대한 기본 요구 사항입니다. 사운드 처리 솔루션은 비즈니스 유지에 도움이 됩니다.

· 강화 정책에 적응: VOC 및 연기 규제는 해마다 더욱 엄격해지고 있습니다. 조기 설치를 통해 일회성 규정 준수를 실현하고 나중에 비용이 많이 드는 개조를 피할 수 있습니다.
