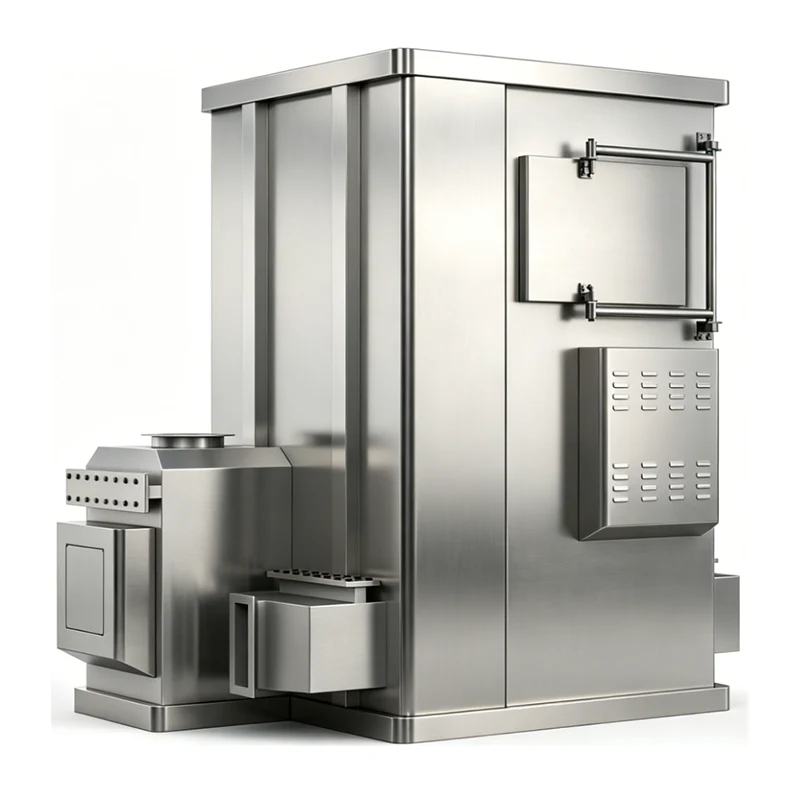

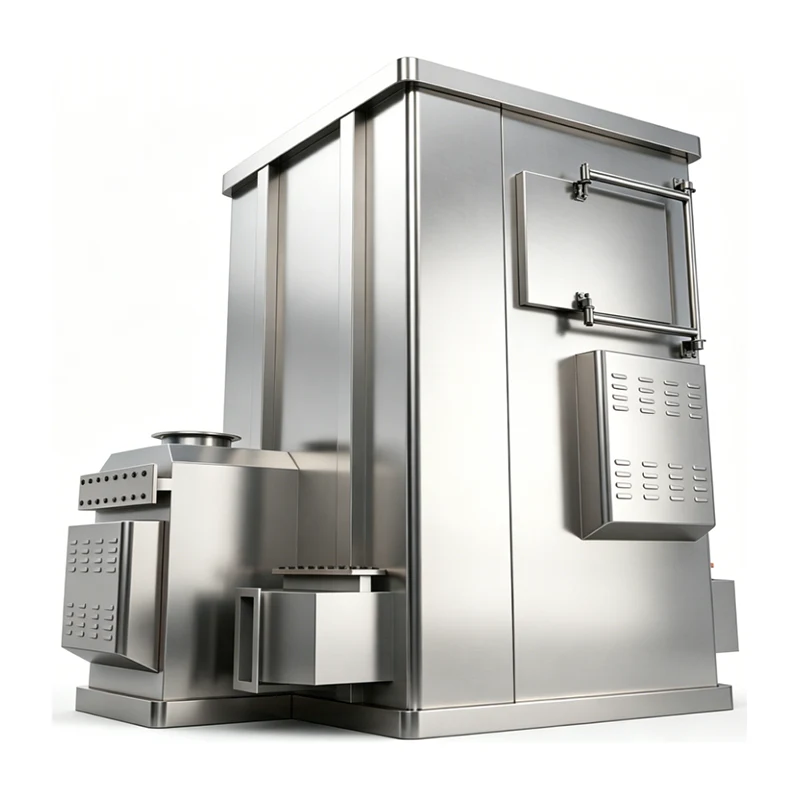

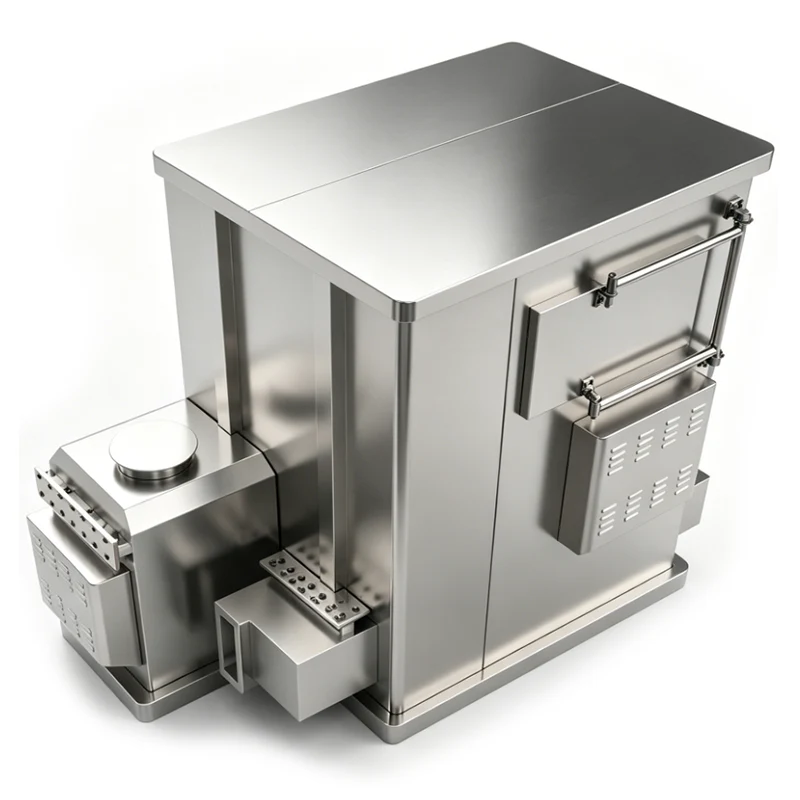

2단계 열교환 CO 산화로

Defaee 2단계 열 교환 CO 산화로는 CO 촉매 산화, 2단계 고효율 열 회수, 저압 천연 가스 연소 및 지능형 제어를 결합한 통합 환경 보호 및 에너지 절약 시스템입니다. 이는 야금, 화학, 건축 자재 및 관련 분야에서 CO 함유 산업 배기 정화 및 폐열 회수를 위해 설계되었습니다.

고전압 전원 공급 장치, 플라즈마 시스템 및 VOC 저감 분야에서 20년 이상의 전문 지식을 보유한 기술 중심 제조업체인 DeFa Environmental Equipment (Ningbo) Co., Ltd.에서 개발한 이 용해로는 2단계 판형 열교환 구조를 사용하여 고온 배가스로부터 열 에너지를 단계적으로 회수합니다. CO의 무해한 산화를 달성하는 동시에 고효율 열 에너지 활용을 제공합니다. 설계는 환경 준수, 에너지 소비 감소 및 안정적인 장기 작동을 우선시합니다.

핵심 작동 원리

1. CO 촉매 산화

전처리(먼지 제거 및 화재 저지) 후 CO를 함유한 산업 배기가스가 용해로 반응 챔버로 유입됩니다. 귀금속 촉매(백금-팔라듐)의 작용으로 450~480°C의 비교적 낮은 온도에서 촉매 산화 반응이 일어나 독성 CO를 무독성 CO2로 전환합니다.

반응: 2CO + O₂ → 2CO₂ (촉매, 450–480°C)

이 무화염 공정은 작동 안전성을 향상시키는 동시에 배기가스 흐름에 존재하는 미량의 휘발성 유기 화합물(VOC)을 분해할 수 있어 사용자가 국내 및 국제 배출 요구 사항을 충족하는 데 도움이 됩니다.

2. 2단계 열교환

내장된 2단계 판형 열 교환기는 단계적 냉각 및 경사형 열 교환 설계를 사용하여 반응 후 고온 연도 가스에서 폐열 회수를 최대화합니다.

1. 1단계 열교환:약 480°C의 고온 배기가스가 1단계 판형 열교환기로 유입되어 유입되는 저온 배기가스에 역류로 열을 전달합니다. 연소가스 온도는 240~260°C로 떨어지고 유입 가스는 200~220°C로 예열되어 후속 가열에 필요한 천연가스 에너지 투입량이 줄어듭니다.
2. 2단계 열교환:사전 냉각된 연도 가스는 2단계 열 교환기로 들어가고, 여기서 열을 신선한 공기나 다른 저온 매체로 전달합니다. 연도가스 온도가 120°C 미만으로 낮아져 단일 스테이지 설계보다 훨씬 높은 75% 이상의 폐열 회수율을 달성합니다.
3. 온도 조절:열교환 후 3세트의 공기 댐퍼는 배기가스를 정밀하게 조절하여 약 80°C의 안정적인 배출 온도를 유지함으로써 과도한 온도로 인한 장비 스트레스나 열 오염을 방지합니다.

3. 저압 천연가스 연소

이 시스템에는 일반적인 산업용 저압 가스 조건에 맞게 가스 공급 압력이 0.02~0.05 MPa로 제어되는 저압 천연 가스 연소 장치가 통합되어 있습니다. 감압 밸브, 필터, 유량계를 통해 정밀한 비율 조정을 거친 천연가스는 버너에 들어가 연소 공기와 완전히 혼합된 후 로 내부에서 저온으로 연소되어 촉매 반응을 위한 안정적인 열을 제공합니다.

저압 연소 설계는 고압 시스템과 관련된 안전 위험을 제거합니다. 연소 효율은 99%를 초과하는 반면, 연도 가스의 NOₓ 및 CO 배출 농도는 일반적인 규제 한도보다 훨씬 낮은 수준으로 유지됩니다. 운영 비용은 일반적으로 유사한 전기 난방 솔루션보다 30%~40% 저렴합니다.

핵심 장비 구조

1. 용광로 조립

퍼니스 본체는 알루미늄 규산염 절연층으로 라이닝된 고온 저항성 탄소강의 이중 구조로 구성됩니다. 내부 쉘은 최대 600°C의 온도를 견디는 반면, 외부 표면 온도는 50°C 이하로 유지되어 열 손실을 최소화합니다. 퍼니스는 입구부, 예열부, 촉매반응부, 2단 열교환부, 배기부 등 5개의 기능부로 구분되며, 일체형으로 용접되어 밀봉성이 뛰어납니다. 내장된 압력 방출 포트는 자동 과압 보호 기능을 제공합니다.

2. 2단 열교환 모듈

열 회수 시스템의 핵심은 304 스테인리스 스틸로 제작된 2단계의 고효율 판형 열 교환기로 구성되어 높은 내열성, 내식성 및 안정적인 열 전달 성능을 제공합니다. 교환기는 균일한 연도 가스 분배를 보장하기 위해 중간 가이드 플레이트와 직렬로 배열됩니다. 최적화된 플레이트 간격은 배기가스 저항과 팬 에너지 소비를 줄입니다. 모듈은 쉽게 분해하고 청소할 수 있도록 설계되었으며 먼지가 포함된 배기 흐름을 수용합니다.

3. 저압 천연가스 연소 시스템

이 하위 시스템은 천연 가스 배관, 저압 감압 밸브, 가스 필터, 유량 조절 밸브, 버너, 점화 장치 및 화염 감지기로 구성됩니다. 감압 밸브는 가스 압력을 0.02~0.05 MPa로 안정화시키고, 유량 밸브는 정밀한 연료 계량을 가능하게 합니다. 다공성 주입 버너는 가스와 공기의 완벽한 혼합을 보장합니다. 자동점화장치와 실시간 화염감지기로 화염이 발생하면 즉시 가스공급을 차단하여 누출을 방지합니다.

4. 촉매반응 시스템

이 시스템에는 백금-팔라듐 귀금속 촉매가 탑재된 벌집형 세라믹 기판을 기반으로 하는 촉매층이 포함되어 있으며, 중독 방지 특성, 고온 내구성 및 2~3년의 일반적인 서비스 수명이 특징입니다. 로 내에 최소 5개의 온도 센서가 설치되어 임계 온도 지점을 실시간으로 모니터링하고 450~480°C 범위 내에서 반응 온도를 정밀하게 제어합니다. 이는 ≥99%의 CO 전환율을 보장합니다.

5. 지능형 제어 시스템

터치 스크린 인터페이스를 갖춘 PLC 기반 제어 시스템에는 온도 제어, 압력 모니터링, 가스 안전 인터록, 오류 경보 및 데이터 기록이 통합되어 있습니다. 원키 시작/정지 기능과 가스 흐름 및 댐퍼 개방 자동 조정 기능을 갖춘 완전 자동 작동을 지원합니다. 시스템은 차압, 가스 압력 및 화염 상태를 지속적으로 모니터링합니다. 이상 징후가 감지되면 자동 경보 및 종료 시퀀스가 ​​실행됩니다. 원격 모니터링 및 데이터 업로드 기능도 지원됩니다. DeFa의 20년 현장 데이터를 통해 제어 알고리즘이 개선되어 안정성이 향상되고 수동 개입의 필요성이 줄어듭니다.

6. 안전보조시스템

• 방화 장치 및 집진기입구와 출구 모두에서 생산 라인을 처리 장비로부터 격리하고 미립자 물질을 포착하여 역화 및 막힘을 방지합니다.
• 압력 방출 포트반응실 상단에 방폭형 다이어프램이 있어 과압 시나리오에서 자동으로 압력을 해제합니다.
• 안정적인 접지접지 저항이 4Ω 이하인 금속 인클로저는 정전기 축적 및 감전 위험을 방지합니다.

주요 성능 이점

1. 높은 정제 효율성 및 규정 준수 배출

CO 촉매 전환율은 99% 이상에 도달하며 CO 배출 농도는 일반적으로 50mg/m3 이하입니다. 동시 VOC 제거가 이루어집니다. 저압 천연가스 연소 시스템은 검은 연기나 냄새 없이 NOₓ 배출량이 100mg/m3 이하입니다. 성능은 표준 산업 조건에서 검증되었으며 산업용 용광로의 대기 오염 물질을 관리하는 규정과 같은 규정을 준수합니다.

2. 탁월한 폐열 회수 및 에너지 절약

2단계 판형 열 교환 구조는 75% 이상의 폐열 회수율을 달성하여 단일 단계 열 교환 구성에 비해 천연가스 소비를 20~25% 줄입니다. 연도가스 배출 온도는 120°C 이하로 유지됩니다. 회수된 열은 유입가스 예열, 온수공급, 시설난방 등에 활용할 수 있어 캐스케이드 에너지 활용이 가능합니다.

3. 저압 작동 및 높은 신뢰성

저압 천연가스(0.02~0.05MPa)로 작동하면 누출 위험이 크게 줄어듭니다. 화염 정지, 과열, 과압 및 접지 보호를 포함한 다중 안전 인터록은 포괄적인 프로세스 안전을 제공합니다. 중복된 2단계 열 교환 설계를 통해 한 단계에 유지 관리가 필요한 경우에도 계속 작동할 수 있습니다.

4. 지능형 제어 및 낮은 유지 관리

완전 자동 PLC 제어로 무인 작동이 가능합니다. 실시간 매개변수 표시 및 자동 오류 진단으로 신속한 문제 해결이 가능합니다. 분리 가능한 열 교환기 설계와 쉽게 교체할 수 있는 촉매로 유지 관리 노력이 줄어듭니다. 전체 장비 사용 수명은 정상적인 작동 조건에서 10~15년으로 평가됩니다.

5. 넓은 적응성

이 용해로는 CO 농도가 0.5%~5% 범위이고 입구 온도가 100~300°C인 산업 배기가스를 처리하도록 설계되어 고로 부생가스, 화학 합성 테일 가스, 가마 배기가스 및 유사한 공정 흐름에 적합합니다. 고압 개조 없이 표준 산업용 저압 천연가스 파이프라인과 직접 통합됩니다.

기술 사양(표준 모델)

설치 및 시운전 지침

1. 설치 요구 사항

1. 지지력 ≥5 t/m²인 평평한 콘크리트 기초 위에 설치하십시오. 장비 주변에 최소 1.5m의 유지 관리 공간을 확보하십시오.
2. 천연가스 파이프라인은 용접 연결부가 있는 이음매 없는 강철 파이프를 사용해야 하며 기밀 테스트(0.1MPa, 30분 동안 누출 없이)를 통과해야 합니다.
3. ≥4mm²의 황록색 접지선과 접지 저항 ≤4Ω을 사용하여 안정적인 장비 접지를 보장합니다.
4. 진동으로 인한 손상을 방지하려면 입구 및 출구 덕트에 유연한 연결을 사용하십시오.
5. 열교환기 입구와 출구에 차압 게이지를 설치하여 오염을 모니터링합니다.

2. 시운전 절차

1. 무부하 시운전:시스템 전원을 켜고 팬과 제어 장치를 시작합니다. 정상적인 작동과 정확한 센서 판독값을 확인합니다.
2. 가스 시운전:저압에서 천연가스를 도입합니다. 파이프라인 누출이 없고, 점화가 적절하며, 화염이 안정적인지 확인하십시오.
3. 부하 시운전:CO 함유 배기 가스를 도입하고 가스 흐름과 댐퍼 위치를 점진적으로 조정하여 반응 온도를 450~480°C로 안정화합니다. 배출 적합성을 확인한 후 24시간 동안 지속적으로 작동하십시오.
4. 인터록 시운전:화염 고장, 과열, 과압 오류를 시뮬레이션하여 자동 경보 및 차단 기능을 검증합니다.

정기 유지 관리

• 일일:가스 압력, 화염 상태, 노 온도, 차압 및 접지를 확인하십시오. 운영 데이터를 기록합니다.
• 주간:가스 필터와 방화 장치를 청소하십시오. 댐퍼 유연성을 검증합니다. 연결 볼트를 조이십시오.
• 월간 간행물:촉매층을 검사하고 표면 먼지를 제거하십시오. 막힘을 방지하기 위해 열교환기 플레이트를 청소하십시오.
• 매년:단열재, 열교환기, 버너, 제어시스템 등을 종합적으로 검사합니다. 노후된 부품을 교체하고 센서를 교정하십시오.
• 장기 폐쇄:가스 공급 밸브를 닫고, 파이프라인 가스를 퍼지하고, 먼지로부터 장비를 보호하고, 습기 부식을 방지하기 위해 주기적으로 환기하십시오.

응용 분야 및 가치

이 장비는 야금 용광로, 화학 합성 공정, 건축 자재 가마 및 기계 열처리 작업의 CO 배출 정화에 널리 적용됩니다. 이는 환경 친화적인 배기 처리, 고효율 폐열 회수를 통한 운영 비용 절감, 다중 보호 메커니즘을 통한 생산 안전성 향상, 회수된 열 에너지를 통한 1~2년의 일반적인 투자 회수 기간 등 포괄적인 가치를 제공합니다. 그 결과 산업 사용자를 위한 환경 보호와 에너지 효율성이 실질적으로 결합되었습니다.

자주 묻는 질문

이 CO 산화로에 적합한 배기 가스 조건은 무엇입니까?

퍼니스는 일반적으로 입구 온도가 100°C~300°C인 0.5%~5% CO를 함유한 산업용 배기가스용으로 설계되었습니다. 이는 고로 가스, 화학 합성 테일 가스, 가마 배기가스 및 일산화탄소와 미량 VOC를 함유한 유사한 흐름에 적용될 수 있습니다.

촉매는 얼마나 오래 지속되며 교체가 가능한가요?

백금-팔라듐 촉매가 탑재된 벌집형 세라믹 기판은 일반적인 작동 조건에서 2~3년의 일반적인 사용 수명을 갖습니다. 촉매 모듈은 간단한 교체를 위해 설계되었으며 당사 기술팀은 실제 작동 데이터를 기반으로 교체 간격에 대한 지침을 제공할 수 있습니다.

어떤 천연 가스 공급 압력이 필요합니까?

이 시스템은 표준 산업용 저압 가스 네트워크에 맞는 0.02~0.05 MPa의 공급 압력을 갖춘 저압 천연 가스로 작동합니다. 고압 개조가 필요하지 않습니다. 감압 밸브, 필터 및 유량계가 통합되어 안정적인 가스 공급을 보장합니다.

2단계 열교환을 통해 얼마나 많은 에너지를 절약할 수 있나요?

2단계 판형 열교환기는 75% 이상의 폐열 회수율을 달성하여 단일 단계 열교환 구성에 비해 천연가스 소비를 약 20~25% 줄입니다. 회수된 열은 들어오는 배기 가스를 예열하는 데 사용되며, 촉매 반응 온도를 유지하는 데 필요한 에너지 입력을 직접적으로 낮춥니다.

지속적인 무인운전이 가능한가요?

예. PLC 기반 제어 시스템은 원키 시작/중지, 실시간 모니터링, 가스 흐름 및 댐퍼 자동 조정 등 완전 자동 작동을 지원합니다. 원격 모니터링 및 데이터 업로드 기능을 통해 운영자는 외부에서 시스템 상태를 감독할 수 있습니다. 이상이 발생하는 경우 시스템은 자동으로 경보 및 안전 종료 시퀀스를 시작합니다.

어떤 안전 기능이 통합되어 있나요?

다중 안전 레이어가 시스템에 설계되었습니다. 흡입구 및 배출구 화재 방지 장치는 역화를 방지합니다. 폭발 방지 다이어프램이 있는 압력 방출 포트가 과압을 처리합니다. 화염 감지는 화염 정지 시 자동으로 가스 공급을 차단합니다. 안정적인 접지(4Ω 이하)로 정전기 위험을 방지합니다. 저압 연소 설계 자체가 고유한 위험을 줄입니다.

일반적인 방출 성능은 무엇입니까?

안정적인 작동 조건에서 CO 전환율은 99% 이상에 도달하며 CO 배출 농도는 일반적으로 50mg/m3 이하입니다. 저압 천연가스 연소 시스템은 검은 연기나 냄새 없이 NOₓ 배출량이 100mg/m3 이하입니다. 배기가스 내 미량 VOC도 동시에 분해됩니다.

장비에는 어떤 일상적인 유지 관리가 필요합니까?

일일 점검에는 가스 압력, 화염 상태 및 차압이 포함됩니다. 주간 작업에는 가스 필터와 화재 방지 장치 청소가 포함됩니다. 매달 촉매층과 열 교환기 플레이트를 검사하고 청소해야 합니다. 최적의 성능을 유지하고 서비스 수명을 10~15년으로 연장하려면 연간 종합 검사를 권장합니다.

이 투자의 일반적인 투자 회수 기간은 얼마나 됩니까?

대부분의 사용자는 주로 고효율 폐열 회수 시스템을 통해 가능해진 천연가스 소비량 감소를 통해 1~2년 이내에 투자 수익을 달성합니다. 유지 관리 필요성이 낮고 배출가스 벌금을 피할 수 있어 추가 비용 절감이 가능합니다.

제조업체의 전문성

DeFa Environmental Equipment (Ningbo) Co., Ltd.는 20년 이상 환경 개선 및 대기 오염 제어 시스템의 연구, 생산 및 적용에 전념해 왔습니다. 고전압 전원 공급 기술, 플라즈마 생성 및 지능형 제어 분야의 핵심 역량은 당사가 제공하는 모든 제품에 내장되어 있습니다. 생산량의 60%가 북미 지역인 글로벌 고객 기반에 서비스를 제공하는 당사는 엄격한 엔지니어링, 인증된 품질 프로세스 및 지속적인 혁신을 결합하여 까다로운 국제 표준을 충족하는 장비를 공급합니다. 사내 촉매 성능 테스트부터 실제 작동 조건을 시뮬레이션하는 공장 승인 테스트까지 당사의 품질 보증 관행은 신뢰할 수 있고 장기적인 성능을 제공하도록 설계되었습니다.
