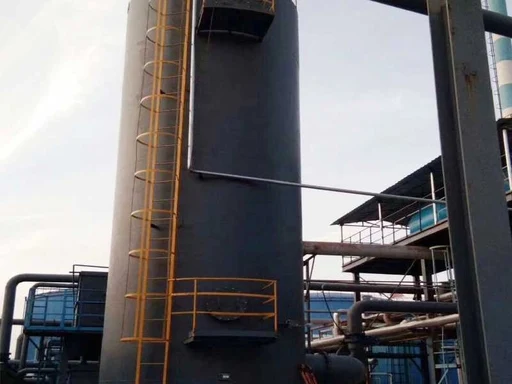

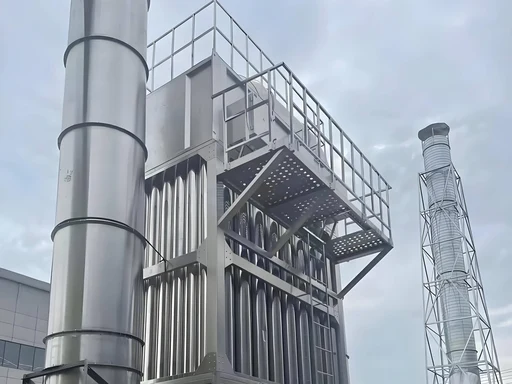

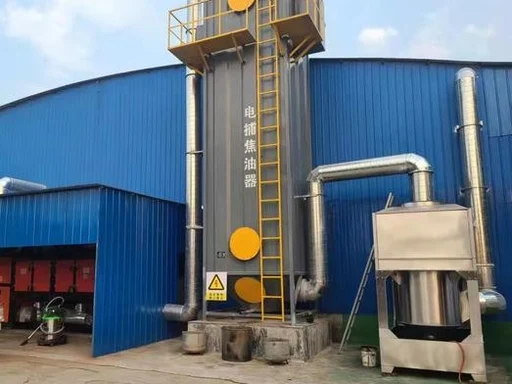

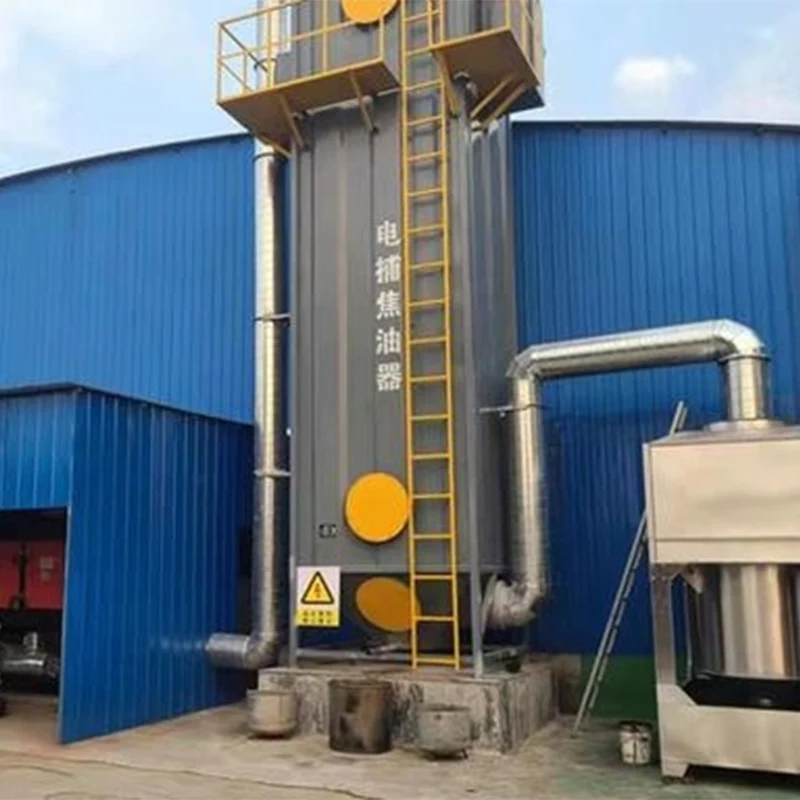

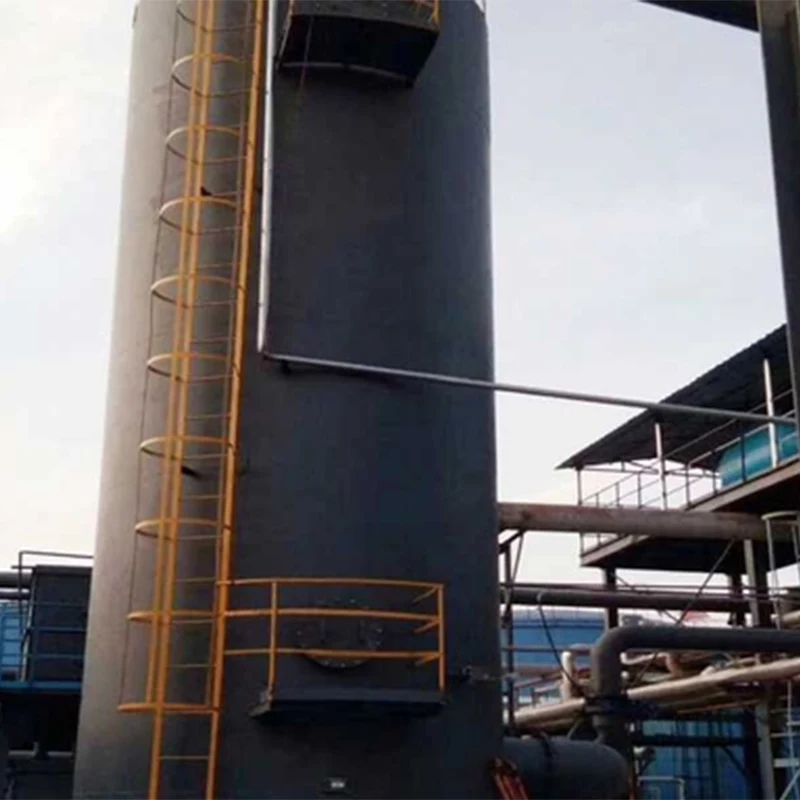

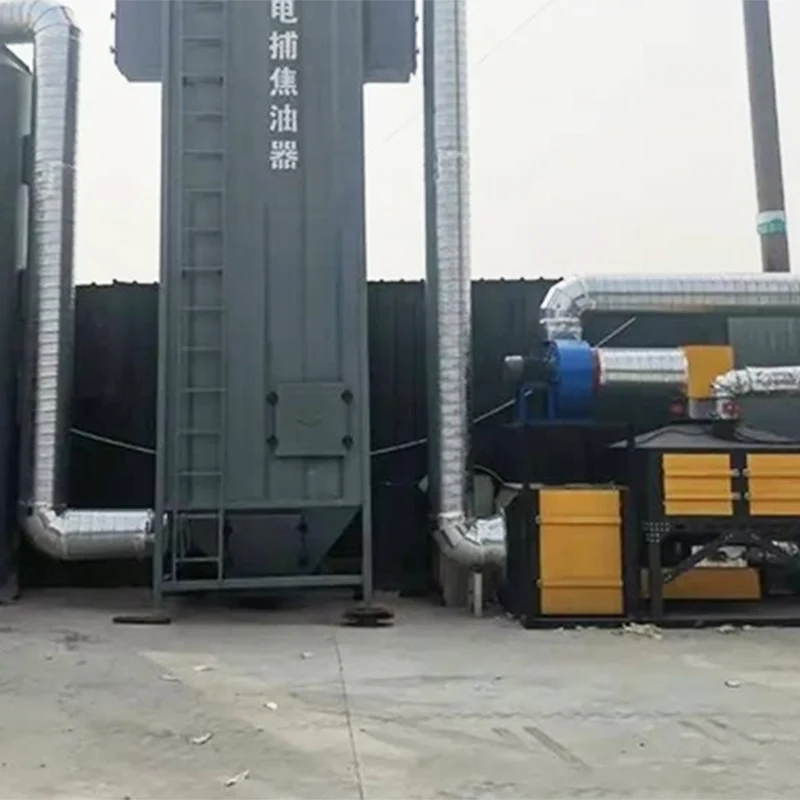

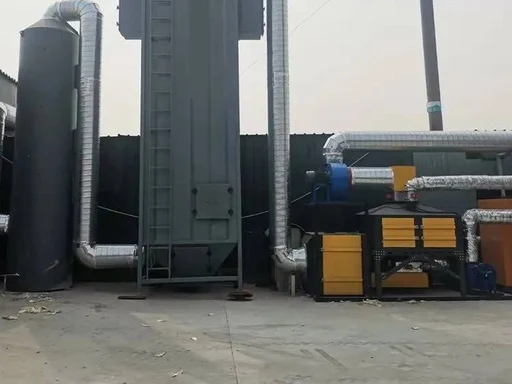

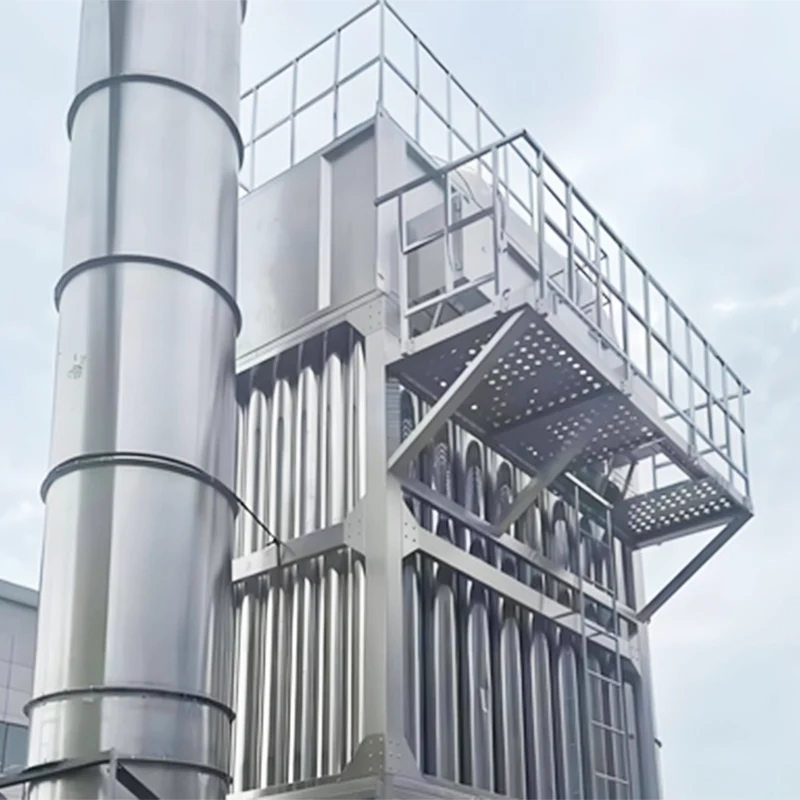

전기집진기

전기집진기(ESP)는 고전압 DC 정전기장을 통해 배기가스로부터 타르 방울, 미세먼지, 오일미스트, 카본블랙을 분리하는 핵심 정화 장치입니다. 높은 타르 제거 효율, 낮은 공기 흐름 저항, 높은 온도 저항 및 재활용 가능한 포집 물질을 특징으로 하는 이 장치는 코킹, 석탄 화학, 열간 단조, 바이오매스 보일러, 아스팔트, 고무 및 탄소 생산 산업에서 고점도 타르 함유 배기 가스를 처리하는 데 널리 사용됩니다.

1. 핵심 작동 원리(고전압 정전기 흡착)

정제 과정은 5단계로 이루어집니다.전기장 이온화 → 액적 충전 → 방향 이동 → 흡착 및 수집 → 중력 오일 배수.

1. 코로나 방전 및 이온화: 고전압 제어 캐비닛은 40~80kV 음의 DC 고전압을 코로나 전극(음극)에 출력하여 접지된 수집 전극(양극)으로 강한 전기장을 형성합니다. 장 내부의 공기는 거대한 전자와 음이온으로 이온화되어 코로나 구역을 만듭니다.

2. 액적 충전: 타르 액적(0.1~100μm), 오일 미스트, 먼지를 포함하는 배기가스가 바닥에서 유입됩니다. 타르 및 미스트 입자는 음이온을 흡착하여 전기장을 통과하면서 음전하를 띠게 됩니다.

3. 방향 이동: 전기장의 힘에 의해 대전된 물방울이 접지된 수집 전극을 향해 빠르게 이동합니다.

4. 흡착 및 수집: 물방울이 전극 표면에 부착되어 전하를 방출합니다. 축적된 타르가 일정 두께에 도달하면 중력에 의해 바닥에 있는 오일통으로 흘러 내려가 수집 및 재활용됩니다.

5. 청정 가스 배출: 정제된 가스는 상단에서 빠져나와 후속 탈황, 탈질 또는 팬 시스템으로 흘러갑니다.

2. 주요 구조형태(집전전극에 따른 분류)

2.1 벌집형(메인스트림, 고효율 및 컴팩트 레이아웃)

· 수집 전극: 균일한 공기 흐름 분포를 위해 평행한 파이프라인이 있는 규칙적인 육각형 벌집형 튜브 묶음입니다.

· 코로나 전극: 각 허니컴 튜브의 중앙에 스파이크 와이어 또는 강철 와이어를 설치합니다.

· 장점: 제거 효율 ≥99.5%, 낮은 저항(50–150 Pa), 큰 가스 ​​처리 용량 및 컴팩트한 구조. 열간 단조 작업장, 바이오매스 보일러 및 중소형 코크스 공장에 이상적입니다.

2.2 Tubular Type (대용량 & 유지보수 용이)

· 수집 전극: 내부 직경이 200~300mm인 원형 강철 튜브.

· 코로나 전극: 각 튜브 내부의 상부 및 하부 행거에 의해 고정된 매달린 음극선.

· 장점: 최대 250°C의 온도를 견딜 수 있고 막힘 방지 및 재 청소가 용이하며 대규모 가스 흐름에 적합합니다. 주로 대형 코크스화 시설 및 고로 가스 처리에 적용됩니다.

2.3 동심원통형(구식, 저유량, 거의 사용되지 않음)

· 수집 전극: 중앙에 음극선이 장착된 내부 및 외부 동심 슬리브.

· 장점: 구조가 간단하고 초기 투자비가 저렴하다.

· 단점: 낮은 정화 효율성, 큰 설치 공간 및 제한된 처리 용량. 점차적으로 단계적으로 폐지되고 벌집형으로 대체되었습니다.

3. 핵심 장점

1. 매우 높은 타르 제거 효율: 타르 및 오일 미스트 제거율 ≥99.5%, 출구 타르 농도는 10mg/m3 이하로 제어됩니다. 0.1μm 정도의 작은 물방울을 효과적으로 포착해 사이클론 분리기, 필터 스크린 등 기계식 오일 제거 장비보다 성능이 뛰어납니다.

2. 낮은 저항 및 에너지 절약: 공기 저항은 50–150 Pa에 불과하며 백하우스 및 스크러버에 비해 팬 전력 소비를 30%–50% 줄여 장기간 연속 작동에 완벽하게 적합합니다.

3. 열악한 조건에 대한 고온 저항: 80~220°C에서 지속적으로 안정적으로 작동하고 최대 250°C의 과도 온도를 견디며, 열간 단조로 인한 고온 오일 흄, 바이오매스 연료의 고습 타르 가스 및 원료 코크스로 가스에 적응합니다.

4. 오염 방지 및 손쉬운 유지 관리: 막힐 필터 미디어가 없습니다. 잦은 소모품 교체 없이 캡쳐된 타르가 자동으로 유출됩니다. 정기적인 스팀 청소로 충분하므로 연간 유지 관리 비용이 저렴합니다.

5. 경제적 이익을 위한 회수 가능한 폐유: 회수된 타르 및 폐유를 연료 또는 화학 원료로 재활용하여 전기 및 유지 관리 비용을 상쇄할 수 있습니다.

6. 다운스트림 장비 보호: 타르, 오일 미스트 및 먼지를 철저하게 차단하여 파이프라인 막힘, 팬 고착, 백 오염/연소 및 타워 스케일링 및 부식을 방지합니다. 이는 다운스트림 장비의 서비스 수명을 2~3배 연장합니다.

7. 작업장 환경 개선 및 민원 방지: 황연, 오일 미스트, 자극성 타르 냄새를 제거하여 가시성을 높입니다. 비산 배출을 체계적 배출로 전환하여 환경 처벌 및 민원을 방지합니다.

8. 방폭 및 안정적인 작동: 접지된 음극, 밀봉된 절연 상자 및 온도 연동 장치를 채택하여 전기 스파크 및 축적된 오일의 자연 연소를 방지하고 미량의 가연성 가스를 포함하는 연도 가스에 대해 안전합니다.

4. 열간단조, 바이오매스에너지, 코크스산업에 대한 설치 필요성

4.1 환경 규정 준수

열간 단조로 인한 오일 흄, 바이오매스 연소로 인한 타르 함유 가스 및 원료 코크스로 가스는 VOC, 오일 미스트 및 입자상 물질을 포함하여 엄격하게 규제되는 오염 물질입니다. 직접 배출 또는 과도한 배출로 인해 100,000~1,000,000 RMB의 벌금이 부과되거나 생산이 중단되거나 배출 허가가 취소될 수도 있습니다. EDP는 타르 오염에 대한 가장 효율적인 솔루션이며 EIA 승인, 프로젝트 승인 및 환경 검사를 위한 필수 장치입니다.

4.2 정상적인 생산 보장

배기가스에 함유된 고점도 타르와 오일은 적절한 처리 없이 배관을 막고, 팬을 손상시키며, 필터백과 탈황 시설을 손상시키기 쉽습니다. 공장은 청소를 위해 한 달에 2~3번씩 가동을 중단해야 하므로 막대한 생산량 손실이 발생할 수 있습니다. EDP를 장착하면 전체 시스템이 막힘이나 부식 없이 원활하게 작동하여 전체 생산 효율성이 15%~20% 향상됩니다.

4.3 비용 절감 및 이익 증대

기존 필터 + 활성탄 조합에 비해 EDP는 정기적인 소모품 교체가 필요하지 않습니다. 전력 소비량은 처리된 가스 1,000m³당 0.3~0.5kWh에 불과합니다. 가스 흐름이 100,000m³/h인 장치의 경우 매년 50~100톤의 폐유를 재활용할 수 있습니다. 재활용유로 얻은 수익은 1~2년 안에 장비 투자금을 회수할 수 있습니다.

4.4 특수근로조건 대상

· 열간 단조: 150~300°C의 고온 오일 흄, 고점도 미스트 및 흑연 분진을 처리합니다.

· 바이오매스 보일러: 백 필터와 결합하면 높은 습도, 타르 및 먼지로 인한 백 오염을 해결합니다.

· 코크스 산업: 후속 탈황 및 탈벤질화 시스템을 보호하기 위해 송풍기 전 필수 전처리 장비 역할을 합니다.

4.5 엄격하게 업데이트된 정책 준비

VOC, 오일 흄 및 타르 배출에 대한 규제가 계속 강화되고 있습니다. 조기 설치를 통해 일회성 규정 준수를 달성하고 향후 비용이 많이 드는 개조를 방지할 수 있습니다.

5. 전문 용어(입찰 문서, 제안서 및 홍보용)

핵심 장비 용어

전기억제집진기(EDP), 허니컴 EDP, 관형 EDP, 동심실린더 EDP, 고전압 전기집진기, 코로나 전극, 포집전극, 오일통, 절연박스, 고전압 제어 캐비닛, 스팀 청소 장치

프로세스 및 기술 용어

고전압 정전기 흡착, 코로나 방전, 전기장 이온화, 액적 대전, 방향 이동, 중력 배수, 타르 포집, 오일 미스트 정화, 미세 먼지 제거, 고온 배가스 처리, 방오/막힘 방지, 저저항 에너지 절약, 폐유 재활용, 조직 배출, 비산 배출 포집

신청조건

열간 단조 흄, 핫 스탬핑 흄, 바이오매스 보일러 타르 가스, 원료 코크스로 가스, 용광로 가스, 아스팔트 흄, 고무 가황 배기 가스, 탄소 하소 배기 가스, 고점도 오일 함유 배기, 고온 분진 함유 배기 가스

규정 준수 및 가치 조건

오일흄 규정 준수, VOC 배출 감소, 미세먼지 규정 준수, EIA 승인, 배출 허가, 환경 검사, 녹색 공장, 청정 생산, 산업 보건, 불만 예방, 생산 보증, 비용 절감 및 효율성 향상, 폭발 방지

6. 열간단조 및 바이오매스 보일러의 일반적인 시스템 구성

6.1 열간단조기 생산라인(4~10대, 고오일미스트)

공기 포집 → 화염방지기 및 냉각 장치 → 허니콤 EDP → 활성탄 흡착 → 유도 통풍 팬 → 15m 굴뚝

효과: 배출구 오일 미스트 ≤5mg/m3, VOC를 완벽하게 준수하고 작업장에서 연기가 나지 않으며 대중 불만이 전혀 없습니다.

6.2 System for 10–20 t/h Biomass Boilers (high humidity & high tar content)

사이클론 사전 먼지 제거기 → Honeycomb EDP → PPS/PTFE 백 필터 → SDS 탈황 시스템 → 유도 통풍 팬 → 굴뚝

효과: 백 오염, 출구 먼지 10mg/m3 이하, 완전한 타르 제거 및 장기적으로 안정적인 작동을 효과적으로 방지합니다.
