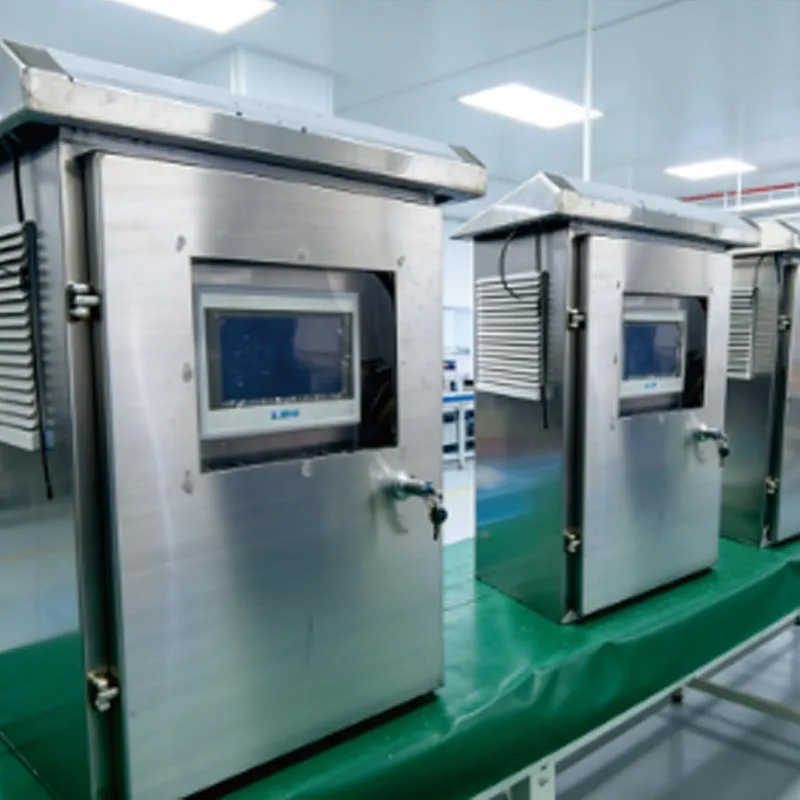

지능형 정화 전원 공급 장치 및 제어 시스템 조립

DeFa 지능형 정화 전원 공급 장치 및 제어 시스템 어셈블리는 통합 제어 및 전원 공급 장치입니다. 산업 폐가스 처리 프로젝트를 위해 Shengyuan Technology가 출시한 플랫폼입니다. 그것은 고도로 통합 고주파, 고전압 발생기, Siemens PLC 지능형 제어 장치, 다층 안전 보호 로직, IoT 원격 제어 기능 및 보조 장비용 관리 인터페이스. 시스템은 신뢰할 수 있는, 정전기, 플라즈마 및 하이브리드 정화를 위한 지능적이고 안전한 전원 공급 및 운영 관리 장비. 이는 설치 및 유지 관리를 단순화하고 수작업에 대한 의존도를 줄이며 사전 예방적 안전 메커니즘을 통해 운영 위험을 원천적으로 차단합니다.

핵심 아키텍처 및 기능 모듈

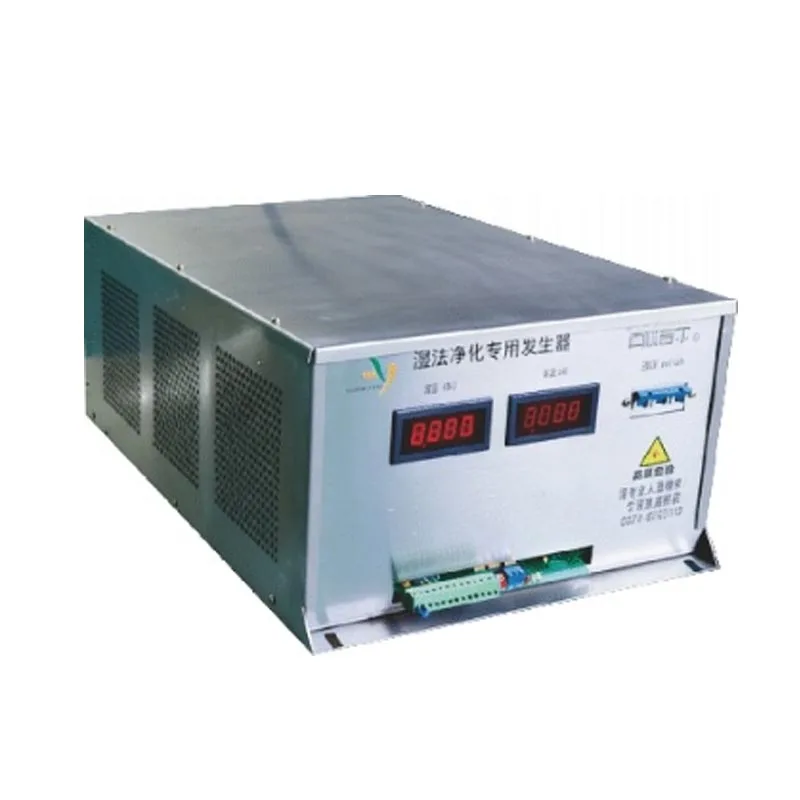

1. 통합 고주파, 고전압 발생기

컴팩트하고 완전한 기능을 갖춘 통합 고주파 설계가 특징입니다. 기존 라인 주파수 전력과 비교 공급 장치의 고주파 출력은 사이클당 유효 방전 횟수를 크게 증가시켜 정화 효율이 10% 이상 향상됩니다. 모든 작동 매개변수는 PLC 프로그램에 의해 설정 및 관리됩니다. "플러그 앤 플레이" 시작: 공장에서 사전 설정된 매개변수를 사용하면 전문 인력을 통해 현장에서 반복적으로 튜닝할 필요가 없습니다. 엔지니어. 작동 중에 시스템은 실시간 조건에 따라 출력 특성을 자동으로 조정합니다. 운영 변동으로 인한 빈번한 가동 중단을 방지하고 지속적이고 안정적인 장비 성능을 보장합니다.

2. 지멘스 PLC 지능형 제어 코어

Siemens PLC를 중심으로 한 지능형 정화 전원 공급 장치 및 제어 시스템 어셈블리에는 제어 기능이 통합되어 있습니다. 20년간의 엔지니어링 데이터를 기반으로 Shengyuan Technology가 최적화한 알고리즘입니다. 다음과 같은 모든 시스템 기능 고전압 출력, 팬 속도 조절 및 안전 인터록에 대한 청소 순서가 통합되어 있습니다. 제어 논리. 시스템은 이중 작동 모드(자동 및 수동)를 제공합니다. 자동 모드에서는 유연한 제어가 가능합니다. 기술을 통해 발전기는 복잡하고 변동이 심한 연도 가스 조건에 적응할 수 있습니다. 수동 모드에서는 유지 관리 직원은 현장 요구 사항에 따라 정확한 조정을 수행할 수 있습니다. 시스템 로그는 모든 매개변수를 자동으로 기록합니다. 변경 및 운영 이벤트를 추적하여 추적성과 진단을 용이하게 합니다.

3. 3계층 능동형 화재 예방 시스템

안전은 DeFa 제어 어셈블리 설계의 기본 원칙입니다. 시스템은 3단계 화재를 발생시킵니다. 다음과 같은 경우 외부에서 작동하는 예방 및 보호 메커니즘:

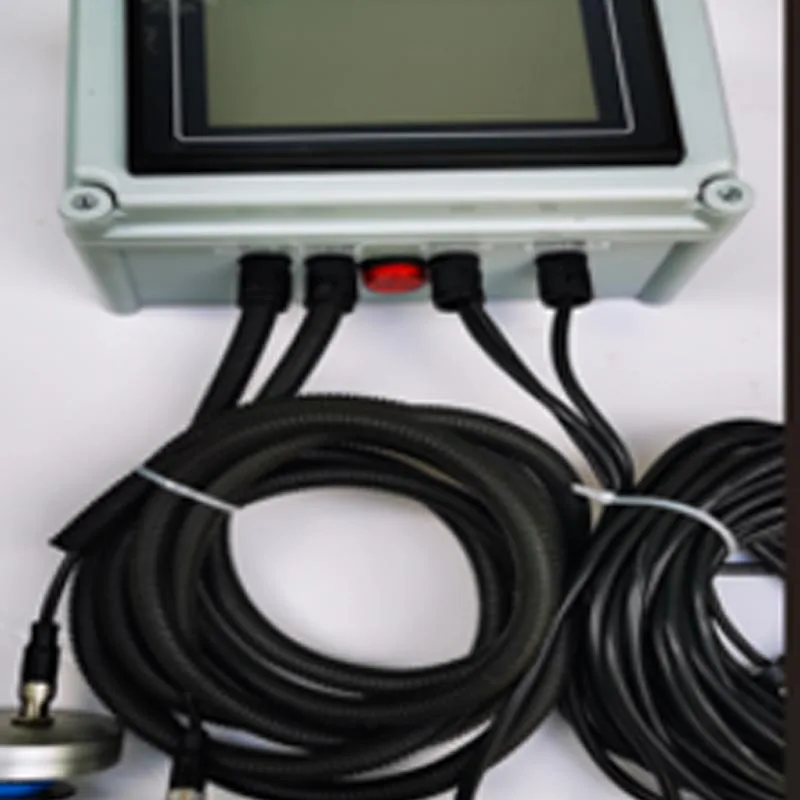

Tier 1 보호 - 프런트엔드 위험 감지: 흡입구 덕트에 설치된 스파크 감지 센서가 스파크를 감지하는 경우 또는 연도 가스에 고온 입자가 있는 경우 PLC는 즉시 시스템 종료를 실행하고 화재를 활성화할 수 있습니다. 스프링클러 또는 차단 밸브를 사용하여 위험 요소가 장비에 도달하기 전에 차단합니다.

계층 2 보호 - 프로그램 논리 보호: 전류, 온도 및 압력에 대해 사전 설정된 임계값 사용 변동이 발생하면 시스템은 비정상적인 방전이나 국부적인 과열 추세를 지속적으로 모니터링합니다. 만약 임계값이 트리거되면 시스템이 자동으로 출력 전력을 줄이거나 고전압을 차단하여 잠재적인 위험을 방지합니다. 화염으로 확대될 위험이 있습니다.

계층 3 보호 - 발전기 자체 안전 모니터링: 고전압 발전기는 다음에 대한 실시간 자체 점검을 수행합니다. 시동 및 작동 중 아크, 단락 및 과부하가 발생할 수 있습니다. 작동 매개변수가 다음에서 벗어나는 경우 안전 범위에 도달하면 발전기는 즉시 출력을 차단하고 오류를 보고합니다. 작업은 한 번만 재개할 수 있습니다. 조건이 정상으로 돌아가고 시스템이 상태를 확인합니다.

다양한 보호 조치를 통해 화재가 시작되기 전에 장비를 제어할 수 있으므로 특히 화재가 발생하기 쉽습니다. 가연성 성분이 포함된 산업용 배기가스 처리에 적합합니다.

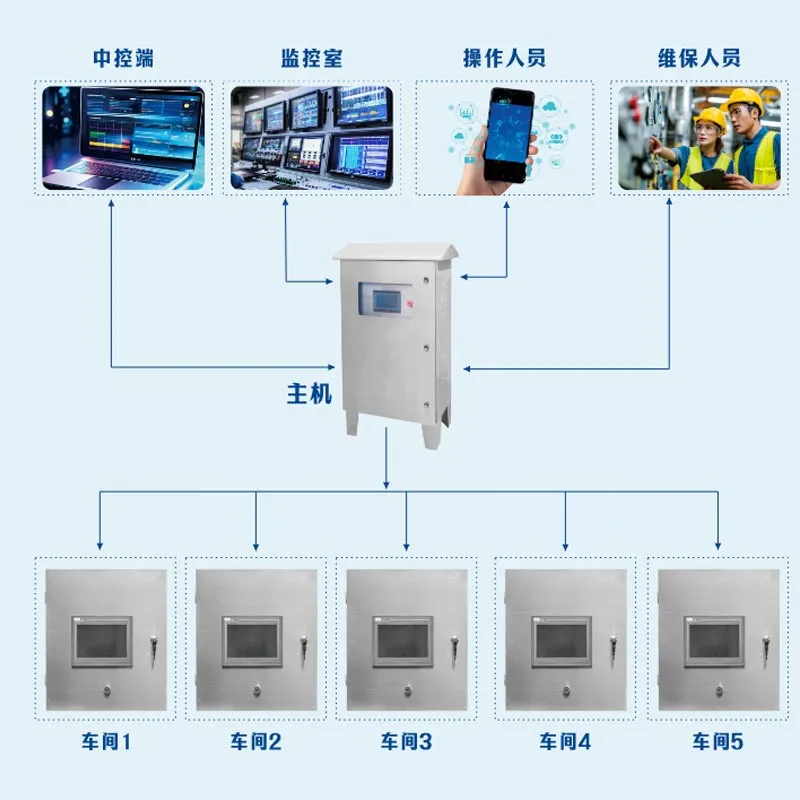

4. IoT 및 다지점 제어 시스템

지능형 정화 전원 공급 장치 및 제어 시스템 어셈블리에는 IoT 통신이 표준으로 제공됩니다. 다양한 원격 관리 방법을 지원하는 인터페이스:

• 원격 앱 제어: 사용자는 장비 상태를 모니터링하고, 오류 경보를 수신하고, 전원 켜기/끄기를 수행할 수 있습니다. 모바일 앱을 통해 언제 어디서나 매개변수 조정이 가능해 정기 검사 비용이 대폭 절감됩니다.

• 중앙 집중식 관리(HMI/중앙 제어실): 원활한 연결을 위한 광섬유 또는 이더넷 인터페이스 기능 공장 DCS 또는 중앙 제어실과 통합되어 여러 기업에 대한 중앙 집중식 모니터링 및 데이터 로깅이 가능합니다. 정화 단위.

• 다중 지점/분할 화면 제어: 대규모 현장의 경우 추가 제어 화면을 설치할 수 있습니다. 이것들 이더넷이나 광섬유를 통해 메인 제어 캐비닛과 통신하여 다양한 위치에서 로컬 제어가 가능합니다. 화면 전체에 걸쳐 실시간 정보 동기화가 가능한 위치.

• 원격 동기화 시작/정지: 생산 라인 등 관련 장비와의 신호 연동 지원 팬) 정화 시스템을 생산 공정과 동기화하여 유휴 중 에너지 낭비를 방지합니다. 운영.

5. 부대설비 제어 및 원터치 O&M

이 시스템에는 팬, 청소 펌프, 스프레이 등 보조 장비용 제어 인터페이스가 통합되어 있습니다. 타워 - 추가 제어 캐비닛이 필요하지 않습니다.

• 팬 제어: 팬 시작/중지 및 속도 조절을 위한 출력을 제공합니다. 팬 속도는 다음을 통해 조정할 수 있습니다. 터치스크린 또는 원격으로 시작/중지 로직이 안전 인터록 시스템에 통합되어 있습니다.

• 자동 청소 기능: 청소 펌프는 예약된 청소 및 기간 설정을 지원합니다. 조건에 오염되기 쉬운(예: 높은 먼지 또는 오일 미스트) 수동 청소 빈도를 효과적으로 줄이고 안정적인 정화효율을 유지합니다.

• 연결된 출력(예: 스프레이 타워): 다음과 같은 외부 장비와 연결하기 위한 예약된 건식 접점 출력을 포함합니다. 스프레이 타워와 밸브를 사용하여 전체 처리 시스템에 걸쳐 논리적인 조정을 가능하게 합니다.

• 원터치 시스템 제어: 사용자가 시작 버튼 하나만 누르면 시스템이 발전기, 팬, 사전 설정된 순서에 따라 청소 장치 및 기타 장비; 종료는 원터치로 유사하게 수행됩니다. 복잡한 다단계 절차와 운영 오류의 위험. 청소 및 유지 관리 작업도 가능합니다. 단일 명령 입력을 통해 자동으로 실행됩니다.

시스템 기능 인터페이스 개요

일반적인 애플리케이션 시나리오

● 산업용 VOC 정화 시스템(정전기/플라즈마)
● 상업용 주방 연기 정화 프로젝트
● 악취방지사업
● 오일미스트, 산성미스트, 미립자가 포함된 복잡한 배기가스 처리
● 중대형 환경보호 장비 지원, 개조, 업그레이드

FAQ

이 시스템으로 정전기 또는 플라즈마 정화 장비를 직접 구동할 수 있나요?

예. 이 시스템에는 애플리케이션용으로 특별히 설계된 고주파, 고전압 발생기가 내장되어 있습니다. 정전기적 침전 및 유전체 장벽 방전과 같은; 출력 매개변수는 다음을 통해 유연하게 일치될 수 있습니다. 다양한 정화 전기장 또는 플라즈마 반응기 모델에 대한 프로그래밍. 우리는 또한 매개변수 적응을 제공합니다 특정 로드 요구 사항을 충족하는 서비스입니다.

고전압 발전기는 현장 시운전이 필요하지 않다는 것이 사실입니까?

예. 발전기에는 광범위한 엔지니어링 경험을 바탕으로 최적화된 기준 매개변수가 사전 로드되어 있습니다. 부하와 전원 공급 장치가 현장에서 올바르게 연결되면 시스템이 자동으로 작동합니다. 동적으로 연소가스 온도, 습도, 농도의 변동에 따라 조정하므로 별도의 작업이 필요하지 않습니다. 기존 장비에서는 빈번한 수동 매개변수 조정이 필요합니다. 수동 모드와 후속 미세 조정은 매우 특이한 작동 조건이나 특정 사용자가 시작한 조정에만 필요합니다.

3단계 화재 예방 시스템은 얼마나 신뢰할 수 있나요?

3단계 보호 메커니즘은 외부 위험 감지부터 내부 추세까지 폐쇄 루프를 형성합니다. 분석을 통해 구성 요소 수준의 자체 점검을 수행합니다. 레벨 1 보호는 물리적 센서를 사용하여 스파크를 직접 감지합니다. 레벨 2 고속 PLC 스캐닝을 통해 모니터링되는 안전 임계값에 의존합니다. 레벨 3은 하드웨어 수준 보호로 구성됩니다. 고전압 전원 공급 장치 자체 내에서. 이 계층형 아키텍처는 수백 개에 걸쳐 검증되었습니다. 가연성 물질이 포함된 폐가스 처리와 관련된 위험을 효과적으로 완화하는 산업 프로젝트 구성 요소.

원격제어의 보안은 어떻게 보장되나요?

이 시스템은 암호화된 데이터 전송 및 계층형 관리 기능을 갖춘 산업 등급 통신 프로토콜을 활용합니다. 원격 조작 권한. 비상 정지 및 안전 인터록과 같은 중요한 기능이 작동합니다. 통신 링크와 독립적으로 원격 위치에서도 로컬 안전 논리가 효과적으로 유지되도록 보장 통신이 중단되었습니다. 모니터링 및 일상적인 시작/중지 작업에는 원격 기능을 사용하는 것이 좋습니다. 모든 안전에 중요한 조치에 대해 로컬 논리를 우선시합니다.

기존 중앙 제어 시스템과 인터페이스할 수 있나요?

예. 이 시스템은 표준 이더넷 및 광섬유 인터페이스를 제공하고 Modbus와 같은 산업용 프로토콜을 지원합니다. TCP는 DCS, SCADA 또는 타사 중앙 제어 플랫폼과의 통합을 촉진합니다. 우리 기술팀은 특정 프로토콜이 필요한 경우 맞춤형 솔루션을 평가하고 개발합니다.

현장에 전문 인력이 없는 상황에서 시스템이 오작동하면 어떻게 되나요?

시스템에는 자체 진단 기능이 내장되어 있습니다. 디스플레이 화면에 오류 코드가 명확하게 표시되고 설명을 제공하는 동시에 원격 앱은 알람 알림을 푸시합니다. Shengyuan Technology의 기술 지원팀은 원격 접속 기능을 활용해 시스템 로그와 실시간 매개변수를 직접 분석하고, 문제 해결을 통한 현장 인력; 결과적으로 대부분의 문제는 현장 방문 없이도 해결될 수 있습니다. 전문가의 방문.

제조업체 기술 배경

Shengyuan Technology(DeFa 브랜드)는 환경 정화 및 공기 분야에서 20년 이상의 기술 전문 지식을 보유하고 있습니다. 고전압 전원 공급 장치, 플라즈마 응용 분야의 연구 개발 및 제조를 전문으로 하는 정화 회사입니다. 지능형 제어 시스템. 당사의 핵심 역량은 고출력 정전기 장치, VOC 저감 및 북미, 서유럽 및 동남아시아 전역의 시장에 제품을 공급하는 냄새 제어 제품입니다. 기반 데이터 기반 알고리즘을 엔지니어링하고 안정성과 안전성에 중점을 두고 설계된 DeFa 제어 시스템은 전 세계 환경 장비 통합업체에 안정적인 코어 제어 및 전원 공급 장치 솔루션을 제공합니다.
