용접 연기 정화기

용접 흄 정화기는 용접 작업 전용으로 설계된 특수 고효율 환경 보호 장치입니다. 주요 기능은 용접 공정 중에 발생하는 용접 연기, 먼지 입자 및 유해 가스를 포착, 필터링 및 제거하는 것입니다. 다단계 물리적 여과 및 흡착 기술의 시너지 효과적인 조합을 통해 매우 효율적인 정화 및 규정 준수 배출을 달성하여 용접 관련 대기 오염을 원천적으로 해결합니다. 이를 통해 근로자의 건강을 보호하고 기업이 환경적으로 책임 있는 생산 관행을 유지할 수 있습니다.

아크 용접, MIG/MAG 용접, TIG 용접 및 납땜을 포함한 모든 주요 용접 기술과 호환되는 이 정화기는 기계 제조, 자동차 생산, 철강 구조 제조, 조선 및 하드웨어 처리 산업 전반에 걸쳐 광범위한 응용 분야를 찾습니다. 휴대성, 높은 정화 효율성 및 간단한 유지 관리로 인해 현대 용접 작업에 없어서는 안 될 환경 장비가 되었습니다.

장비개요

용접 흄 정화기는 용접 흄 오염이라는 중요한 문제를 해결하기 위해 특별히 제작되었습니다. 용접 공정에서는 오존, 질소산화물, 휘발성 유기화합물(VOC) 등의 유해가스와 함께 금속산화물, 슬래그 잔해 등이 포함된 미세먼지(직경 0.1~10μm)가 대량으로 발생합니다. 이러한 오염 물질은 작업장 공기 질을 저하시킬 뿐만 아니라 근로자의 호흡기 및 신경계에 장기적으로 심각한 건강 위험을 초래합니다. 또한 장비를 부식시키고, 제품 정밀도를 저하시키며, 규정 위반으로 인한 처벌을 받을 수도 있습니다.

전통적인 환기 시스템이나 기본 여과 방법과 달리 현대 용접 연기 정화기는 "근접 캡처 + 다단계 심층 필터링" 접근 방식. 특수 필터 매체를 사용하여 미립자와 가스를 제거하여 분산되기 전에 용접 지점에서 연기를 직접 빠르게 포착합니다. 정화된 공기는 복잡한 덕트 설치 없이 실내에서 재순환되거나 실외로 안전하게 배출될 수 있습니다.

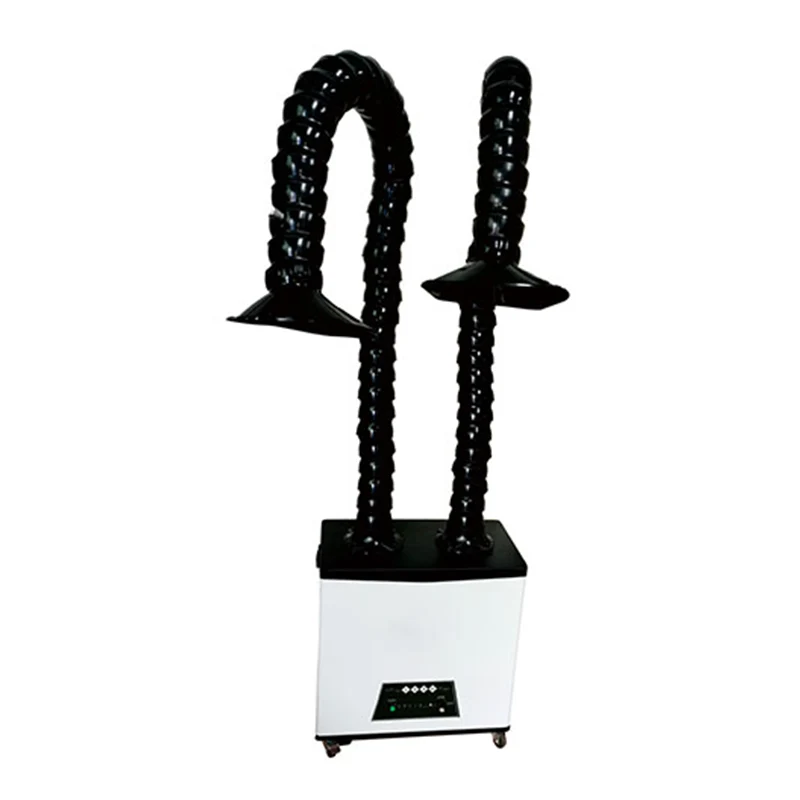

세 가지 기본 구성으로 사용 가능—이동식, 고정식 및 벽걸이형—이러한 장치는 다양한 작업장의 요구 사항에 맞춰 조정됩니다. 가장 인기 있는 선택인 이동식 장치는 용접 활동에 따라 쉽게 위치를 변경할 수 있으므로 단일 스테이션, 다중 작업 영역 및 실외 임시 용접 현장에 이상적입니다.

[렌더링 1: 이동식 및 고정식 구성을 갖춘 완전한 용접 흄 정화기 시스템]

전체 프레젠테이션:

왼쪽에는 완전한 이동식 용접 연기 정화기가 표시됩니다. 오른쪽에는 주요 차이점을 강조하기 위해 고정식/벽걸이형 모델이 표시되어 있습니다.

주요 주석:

이동식 장치: "360° 유연한 흡입 암(1.5-3m 길이 옵션, 용접 지점을 정확하게 타겟팅)", "잠금 가능한 캐스터(거친 산업 바닥에서 쉽게 이동하고 안전하게 위치 지정하기 위해)", "제어 패널(전원, 속도 조정 및 필터 포화 경보 기능이 있는 버튼/터치 인터페이스)", "집진 서랍(수집된 연기를 쉽게 폐기할 수 있도록 분리 가능)"

고정식/벽걸이 장치: "마운팅 브래킷/월 플레이트(고정 워크스테이션의 바닥 공간 절약)", "중앙 집중식 흡입 후드(여러 동시 용접 작업 포함)"

보충 정보:

표준 치수(이동식: 600×500×1200mm, 고정식: 800×600×1500mm) 및 건축 자재(부식 및 내마모성을 위한 분말 코팅 냉연강판)

핵심 작동 원리

용접 연기 정화기는 폐쇄 루프에서 작동합니다."포집 → 여과 → 흡착 → 청정공기 배출"2차 오염 위험을 제거하는 건식 정화 기술을 사용하는 공정:

1. 연기 포집 단계:

고성능 원심 팬은 음압을 생성하여 용접 풀에서 30~50cm 떨어진 곳에 위치한 유연한 흡입 암 또는 중앙 집중식 후드를 통해 용접 연기, 먼지 및 가스를 시스템으로 끌어들입니다. 이러한 근접 포집은 연기 분산을 방지하고 전반적인 정화 효율성에 매우 중요합니다. 흡입 암의 유니버셜 조인트 설계를 통해 제한된 공간과 접근하기 어려운 영역을 포함한 모든 용접 위치에 대해 완벽한 조정이 가능합니다.

2. 사전 여과 단계:

들어오는 공기는 먼저 큰 입자와 슬래그 잔해(≥10μm)를 차단하는 금속 사전 필터(또는 바늘로 구멍을 낸 면층)를 통과합니다. 이는 다운스트림 고효율 필터가 막히는 것을 방지하고 서비스 수명을 연장하며 내부 장비 마모를 줄입니다. 프리필터는 세척 및 재사용이 가능해 유지관리 비용이 절감됩니다.

3. 고효율 여과 단계:

그런 다음 사전 처리된 공기는 HEPA(고효율 미립자 공기) 필터 카트리지 또는 멤브레인 코팅 필터를 갖춘 코어 여과 모듈을 통해 흐릅니다. 이 프리미엄 필터는 0.3μm만큼 작은 입자에 대해 99.97% 효율을 달성하여 가장 위험한 미세 먼지 입자를 효과적으로 제거합니다. 주름진 디자인은 낮은 공기 흐름 저항을 유지하면서 여과 면적을 최대화하여 지속적인 용접 작업 중에도 안정적인 성능을 보장합니다.

4. 가스 흡착 단계(선택 사항):

유해 가스 및 악취 제거가 필요한 응용 분야의 경우 활성탄 흡착층을 추가할 수 있습니다. 고품질 입상 활성탄은 오존, 질소 산화물 및 VOC를 효과적으로 흡착하여 배출 공기가 GBZ2.1-2019 "작업장의 위험 요소에 대한 직업적 노출 제한" 표준을 충족하도록 보장합니다.

5. 깨끗한 공기 배출:

정화가 완료된 후 깨끗한 공기는 작업장(에너지 절약을 위해)으로 다시 배출되거나 옵션 덕트를 통해 실외로 배출됩니다. 시스템에는 필터 교체가 필요할 때 운영자에게 자동으로 경고하여 일관된 정화 성능을 유지하는 필터 포화 모니터링 장치가 포함되어 있습니다.

주요 구성 요소 및 모듈형 설계

용접 연기 정화기는 모듈식 구조로 되어 있어 설치, 유지 관리 및 부품 교체가 쉽습니다. 모든 중요 구성 요소는 내구성과 신뢰성을 위해 산업 등급 표준에 따라 제조됩니다.

캡처 시스템:유연한 흡입 암, 후드 및 공기 덕트가 포함되어 있습니다. 흡입 암은 360° 조정이 가능한 내열성, 부식 방지 소재로 제작되었습니다. 종 모양의 후드는 포집 영역을 최대화하고 밀봉된 덕트는 연기 누출을 방지합니다.

여과 시스템:사전 필터, HEPA 필터 카트리지 및 옵션 활성탄 층으로 구성됩니다. 금속 사전 필터는 세척 및 재사용이 가능합니다. HEPA 카트리지는 고효율 및 큰 먼지 보유 용량을 위해 수입 필터 매체를 사용합니다. 활성탄 층은 우수한 가스 흡착을 위해 프리미엄 입상 탄소를 사용합니다.

전원 시스템:소음 감소 기술(작동 65dB 이하)이 적용된 고성능 원심 팬을 중심으로 구성되었습니다. 팬 전력 범위는 0.75kW ~ 3kW로 다양한 풍량 요구 사항을 수용할 수 있으며, 에너지 효율적인 설계로 장기적인 운영 비용을 절감할 수 있습니다.

제어 시스템:전원 스위치, 속도 조정, 필터 포화 경보 및 오류 표시 기능을 갖춘 사용자 친화적인 제어판. 고급 모델은 원격 모니터링 및 매개변수 조정 기능을 제공합니다. 과부하 및 과열 보호 기능이 내장되어 있어 안전한 작동이 보장됩니다.

주택 및 먼지 수집:분말 코팅 냉간 압연 강철 하우징은 열악한 산업 환경에서 뛰어난 부식, 마모 및 충격 저항을 제공합니다. 하단에 장착된 먼지 수집 서랍을 사용하면 수집된 미립자를 2차 오염 없이 빠르고 깔끔하게 처리할 수 있습니다.

응용 시나리오

용접 연기 정화기는 여러 산업 분야의 다양한 용접 환경에 적응하는 다용도 솔루션입니다.

기계 제조:

기계 부품 용접, 장비 수리, 하드웨어 제작에 이상적입니다. 이동식 장치는 분산된 워크스테이션에 사용되는 반면, 고정식 모델은 고정된 생산 라인을 지원하여 작업자와 정밀 장비를 먼지 오염으로부터 보호합니다.

자동차 산업:

차체 용접, 섀시 조립, 부품 제조, 수리 공장에 사용됩니다. 자동차 생산 시설은 일반적으로 조립 라인을 위한 중앙 집중식 고정 시스템을 배치하는 반면, 수리 작업장은 유연한 워크스테이션 범위를 위해 소형 모바일 장치를 선호합니다.

강철 구조물 및 건축:

철강 플랜트 건설, 교량 용접, 내장 부품 제작 및 파이프 접합에 필수적입니다. 날씨 보호 옵션이 있는 이동식 장치는 실외 및 반개방형 임시 용접 현장에서 탁월한 성능을 발휘하여 인근 작업자가 연기에 노출되는 것을 방지합니다.

조선 및 컨테이너 제조:

선박 섹션 용접, 선실 내부 작업 및 컨테이너 조립에 적합합니다. 이동식 청정기는 고정 시스템이 접근할 수 없는 복잡한 구조와 제한된 공간을 탐색할 수 있어 까다로운 환경에서도 효과적인 연기 제거를 보장합니다.

기타 응용 분야:

전자 납땜, 항공우주 부품 용접, 소규모 용접 작업장 및 연구실 금속 가공에도 적합합니다. 이는 대량 연속 생산과 비정기적인 용접 작업을 모두 수용합니다.

[렌더링 2: 기계 제조 워크숍의 실제 적용]

· 장면 프레젠테이션: 용접 장비, 작업물, 작업자를 포함하여 일반적인 산업 작업장 내에서 작동 중인 정화기를 보여줍니다.

· 작동 주석: "실시간 연기 포집을 위해 용접 지점에 정확하게 배치된 360° 흡입 암", "장치 상태 표시기 조명, 정상 작동"

· 환경 영향: "정화 후 눈에 보이는 용접 연기가 없으며 깨끗하고 정리된 작업장 환경"

핵심 장점

기존의 연기 제어 방법에 비해 현대적인 용접 연기 정화기는 산업 용접 요구 사항에 맞는 상당한 이점을 제공합니다.

탁월한 정제 효율성:

듀얼스테이지"사전 여과 + HEPA 여과" 시스템은 99.97%의 미립자 제거 효율을 달성하여 가장 유해한 미세 먼지 입자를 효과적으로 제거합니다. 선택적인 활성탄 흡착은 유해한 가스와 냄새를 추가로 제거하여 국가 환경 및 산업 보건 기준을 준수합니다.

정밀 캡처 기술:

유연한 360° 흡입 암을 사용하면 연기 발생원에 직접 근접하여 연기를 포집할 수 있어 작업장 전체에 연기가 퍼지는 것을 방지할 수 있습니다. 이러한 목표 접근 방식은 용접 작업자의 보호를 극대화하고 전반적인 공기 오염을 최소화합니다.

다양한 구성 옵션:

세 가지 기본 디자인(이동식, 고정식, 벽걸이형)은 모든 작업 공간 레이아웃에 적합합니다. 잠금식 바퀴가 장착된 이동식 장치는 분산 또는 임시 작업에 탁월한 유연성을 제공하는 동시에 고정식 시스템은 고정된 생산 라인에 효율적으로 서비스를 제공합니다.

건식 정제 기술:

전체 공정에서는 물이나 액체 매체를 사용하지 않으므로 폐수 생성 및 2차 오염 위험이 제거됩니다. 수집된 먼지는 순환 경제 원칙에 따라 안전하게 폐기되거나 경우에 따라 금속 회수를 위해 재활용될 수 있습니다.

낮은 유지 관리 요구 사항:

모듈식 설계로 필터 교체 및 일상적인 유지 관리가 단순화됩니다. 프리필터는 세척 및 재사용이 가능하며, HEPA 카트리지는 수명이 연장됩니다. 일상적인 작업에는 정기적인 집진 서랍 비우기와 육안 필터 검사만 필요하므로 전담 기술 직원이 필요하지 않습니다.

조용한 작동:

고급 팬 설계 및 방음 소재는 기존 환기 시스템보다 훨씬 낮은 작동 소음 수준을 65dB 이하로 유지합니다. 이는 보다 편안한 작업 환경을 조성하고 작업장 소음 규정을 준수합니다.

지능형 작동:

사용자 친화적인 제어를 위해서는 운영자에 대한 최소한의 교육만 필요합니다. 자동 필터 포화 및 오류 경보는 일관된 성능을 보장하고 예상치 못한 가동 중지 시간을 방지합니다. 프리미엄 모델의 원격 모니터링 기능은 유지 관리 효율성을 더욱 향상시킵니다.

[렌더링 3: 정제 전, 후 비교]

· 레이아웃: 동일한 용접 시나리오를 나란히 비교

· 정화 전(왼쪽): "눈에 보이는 무거운 용접 연기, 공기 중에 부유하는 상당한 먼지 입자(≥150mg/m3), 강한 냄새 존재, 심각한 건강 위험"

· 정화 후(오른쪽): "눈에 보이는 연기 없음, 먼지 농도 10mg/m3 이하(국가 산업 보건 기준 충족), 눈에 띄는 냄새 없음, 깨끗한 작업 환경"

· 성능 ​​지표: "먼지 정화 효율 ≥99.97%, 유해 가스 제거율 ≥90%" 비즈니스 가치 및 산업 영향용접 연기 정화기에 투자하면 규정 준수를 넘어서는 상당한 수익을 얻을 수 있습니다.

기업의 경우 이러한 시스템은 규정 위반으로 인한 환경 처벌 및 생산 중단으로 인한 비용이 많이 드는 위험을 제거합니다. 공기 질을 개선함으로써 호흡기 질환과 관련된 직원 결근을 줄이고 전반적인 생산성을 향상시킵니다. 낮은 에너지 소비와 최소한의 유지 관리 요구 사항으로 인해 장기적으로 상당한 비용 절감 효과를 얻을 수 있습니다. 또한 먼지 오염으로부터 장비와 제품을 보호하면 제조 정밀도가 향상되고 폐기율이 감소합니다.

산업적 관점에서 볼 때 용접 연기 정화기는 산업 환경 보호 기술의 중요한 발전을 나타냅니다. 이들의 광범위한 채택은 오래되고 비효율적인 연기 제어 방법을 대체하여 국가의 "이중 탄소" 목표와 녹색 제조 이니셔티브를 지원합니다. 대기 오염 물질 배출을 줄이고 작업자 건강을 보호함으로써 이러한 장치는 용접 산업을 더욱 지속 가능하고 책임감 있고 효율적인 생산 방식으로 이끌고 있습니다.

결론

용접 연기 정화기는 용접 작업의 고유한 공기 품질 문제를 해결하는 필수 환경 보호 장치입니다. 정밀 포집 기술, 다단계 여과 시스템 및 다양한 설계 옵션을 통해 용접 연기와 유해 가스를 원천에서 효과적으로 제거합니다.

이러한 시스템은 규정 준수, 작업자 건강 보호, 생산성 향상, 운영 비용 절감 등 포괄적인 이점을 제공합니다. 환경 규제가 지속적으로 강화되고 작업장 안전 기준이 발전함에 따라 용접 연기 정화기는 책임 있는 산업 제조의 초석으로 남아 기업이 운영 우수성과 환경 관리를 모두 달성할 수 있도록 해줄 것입니다.
