직사각형 풍량 조절 댐퍼

DeFa 직사각형 풍량 조절 댐퍼는 정사각형 및 직사각형 덕트 시스템의 공기 흐름을 조절하는 데 사용됩니다. 제품 라인에는 수동 및 전동 버전이 모두 포함되며 표준 크기는 100×100mm에서 1000×1000mm까지입니다. 프로젝트 요구 사항에 따라 맞춤형 치수, 플랜지 유형 및 표면 마감을 제공할 수 있습니다. 이 댐퍼는 환경 제어 장비 및 고전압 전력 시스템 분야에서 20년 이상의 경험을 보유한 DeFa 브랜드의 Shengyuan Technology에서 제조됩니다.댐퍼는 HVAC 시스템, 클린룸 및 산업용 환......

문의 보내기

제품 설명

댐퍼는 HVAC 시스템, 클린룸 및 산업용 환기 장치의 공기 균형, 구역 제어 및 공기 흐름 조정에 적합합니다. 재질 옵션에는 탄소강, 201 스테인리스강, 304 스테인리스강, 316 스테인리스강이 포함되어 있어 제품이 다양한 설치 환경과 내식성 요구 사항을 충족할 수 있습니다.

일반 사양

매개변수	사용 가능 범위
표준 크기	아래 표준 사이즈 표를 참조하세요.
사용자 정의 크기	비표준 너비 및 높이를 포함하여 제조 한계 내의 모든 직사각형 치수
프레임 재질	탄소강(아연도금 또는 도장), 201 스테인리스강, 304 스테인리스강, 316 스테인리스강
블레이드 재질	프레임 또는 옵션인 알루미늄과 동일
블레이드 유형	작은 크기를 위한 단일 블레이드; 대형 크기를 위한 다중 블레이드 대향 또는 평행
제어 모드	수동 핸들, 핸드 휠 또는 전동 액추에이터
액추에이터 전압	24V AC/DC, 220V AC 또는 기타 요청 시
제어 신호	0~10V DC, 4~20mA 또는 3점 부동
작동 압력	최대 1000Pa 표준; 요청 시 더 높은 등급 제공
작동 온도	-20°C ~ +70°C 표준
누설 등급	GB/T 14294 또는 EN 1751에 따른 클래스 1~클래스 3
연결 유형	필요에 따라 플랜지, 슬립핏 또는 앵글 플랜지
액추에이터 보호	IP42 실내; 실외 또는 습기가 있는 장소에 대한 IP54 이상

표준 크기 가용성

다음 표에는 일반적으로 재고가 있는 직사각형 치수가 나열되어 있습니다. 요청 시 다른 크기도 제작 가능합니다. 치수는 너비 × 높이(밀리미터)로 표시됩니다.

크기(mm)	크기(mm)	크기(mm)	크기(mm)
100×100	120×120	150×120	150×150
160×120	200×120	200×150	200×200
250×250	300×120	300×150	300×160
300×200	300×300	320×120	320×160
320×200	320×300	400×120	400×200
400×250	400×300	400×400	450×250
450×320	450×400	500×200	500×300
500×320	500×400	500×500	600×120
600×200	600×320	600×400	600×500
600×600	630×300	630×320	630×400
630×500	630×600	700×500	700×600
700×700	800×320	800×400	800×800
900×600	900×900	1000×320	1000×400
1000×630	1000×1000

참고: 위 목록은 일반적인 생산 능력을 반영합니다. 목록에 없는 치수의 경우 필요한 너비와 높이를 당사 기술팀에 문의하세요. 크기가 크면 강화된 블레이드와 더 높은 토크의 액추에이터가 필요할 수 있습니다.

재료 선택

탄소강:일반 실내 환기를 위한 경제적인 옵션입니다. 아연 도금 또는 분체 코팅 마감 처리로 기본적인 부식 방지 기능을 제공합니다.
201 스테인레스 스틸:적당한 습도의 주방이나 일반 산업 배기 가스와 같은 약한 부식성 환경에 적합합니다.
304 스테인레스 스틸:우수한 내부식성이 필요한 습한 곳, 해안 지역 또는 식품 가공 환경에 권장됩니다.
316 스테인레스 스틸:염화물 및 공격적인 화학물질에 대한 내성이 요구되는 화학 증기 배출, 실험실 환기 및 해양 응용 분야에 사용됩니다.

제어 옵션

수동 댐퍼

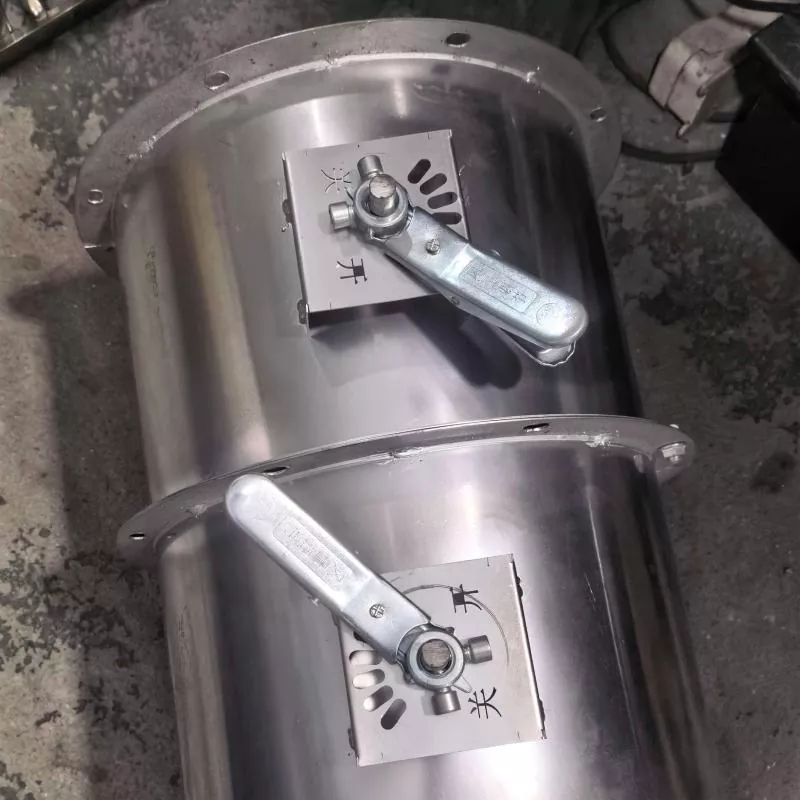

수동 버전에는 잠금 사분면 핸들 또는 핸드 휠이 장착되어 있습니다. 핸들 위치는 블레이드 각도를 나타내며 조정 후 잠길 수 있습니다. 수동 댐퍼는 일반적으로 시스템 시운전 중이나 공기 흐름 변화가 자주 발생하지 않는 곳에서 사용됩니다.

전동 댐퍼

자동 공기 흐름 제어를 위해 전동 액추에이터가 댐퍼 샤프트에 직접 장착됩니다. 변조 액추에이터는 0~10V 또는 4~20mA 신호를 수용하여 댐퍼가 건물 관리 시스템 명령에 응답할 수 있도록 합니다. 간단한 개방 및 폐쇄 서비스를 위해 2위치 액추에이터도 사용할 수 있습니다.

수동 및 전동 결합

일부 액추에이터 모델에는 수동 오버라이드 기능이 포함되어 있습니다. 이를 통해 시운전이나 정전 중에 로컬 작동이 가능합니다. 결합된 구성은 유지 관리 및 긴급 조정에 유용합니다.

건축 특징

블레이드 디자인:최대 약 300×300mm의 작은 크기에는 단일 블레이드가 사용됩니다. 더 큰 크기는 다중 블레이드 구조를 사용하여 블레이드 편향을 줄이고 공기 흐름 균일성을 향상시킵니다.
샤프트 지원:자체 윤활 나일론 또는 청동 베어링은 마찰을 줄이고 정기적인 윤활이 필요하지 않습니다.
씰링:블레이드 가장자리 씰과 프레임 개스킷은 닫힌 위치에서 공기 누출을 최소화합니다. 누출 등급은 프로젝트 요구 사항에 따라 선택할 수 있습니다.
표면 처리:탄소강 버전은 아연 도금, 페인트 또는 분체 코팅이 가능합니다. 스테인레스 스틸 버전은 천연 또는 브러시 마감으로 제공됩니다.

설치 지침

직선 덕트 섹션에 설치하십시오. 댐퍼 전후의 덕트 직경 2~3개를 직선으로 배치하여 안정적인 공기 흐름과 정확한 제어를 보장합니다.
수동 댐퍼의 경우 핸들 이동 및 위치 판독을 위한 접근 공간을 제공하십시오.
전동 댐퍼의 경우 최종 전기 연결 전에 액추에이터 회전 방향을 확인하십시오.
덕트 진동이 댐퍼로 전달될 수 있는 경우 유연한 연결을 사용하십시오.
플랜지형 모델의 경우 몸체 뒤틀림과 씰 누출을 방지하기 위해 볼트를 균등하게 조이십시오.

유지보수 및 검사

계간지:블레이드 움직임을 확인하고 씰과 블레이드 가장자리에서 먼지를 청소하십시오. 위치 표시기가 실제 블레이드 각도와 일치하는지 확인하십시오.
반년마다:베어링의 마모 및 액추에이터 토크를 검사하십시오. 느슨한 패스너를 조이십시오.
매년:전동 버전에 대해 전체 스트로크 테스트를 수행합니다. 해당되는 경우 마모된 씰, 부식된 부품 또는 노후된 액추에이터 배터리를 교체하십시오.

자주 묻는 질문

표에 나열되지 않은 크기의 직사각형 댐퍼를 주문할 수 있습니까?

예. 맞춤 측정기준을 사용할 수 있습니다. 정확한 너비와 높이, 그리고 플랜지 유형이나 재료에 대한 특별한 요구사항을 제공하세요. 우리 엔지니어링 팀이 타당성을 확인하고 견적을 제공할 것입니다.

수동 제어와 전동 제어 사이에서 어떻게 결정합니까?

수동 댐퍼는 시운전 중에만 조정이 이루어지는 고정 밸런싱에 적합합니다. 센서나 건물 관리 시스템에 따라 공기 흐름을 자동으로 변경해야 하는 경우 전동식 댐퍼가 필요합니다. 확실하지 않은 경우 프로젝트의 제어 논리를 평가하는 데 도움을 드릴 수 있습니다.

주방 배기 시스템에는 어떤 재료를 선택해야 합니까?

습도가 높고 유증기가 많은 주방 배기 장치에는 일반적으로 304 스테인리스 스틸을 권장합니다. 부식에 강하고 청소가 쉽습니다. 매우 공격적인 화학 배기가스의 경우 316 스테인리스강이 더 나은 선택입니다.

견적에는 어떤 정보가 필요합니까?

댐퍼 치수, 재질, 제어 모드(수동 또는 전동), 액추에이터 전압 및 신호 유형, 필요한 누설 등급을 알려주십시오. 맞춤형 플랜지가 필요한 경우 플랜지 표준 또는 도면을 포함합니다.

댐퍼는 실외 또는 옥상 설치에 적합합니까?

예. 스테인레스 스틸 바디와 IP54 이상의 보호 기능을 갖춘 액추에이터를 선택하십시오. 서비스 수명을 연장하려면 액추에이터 위에 기상 보호막을 설치하는 것도 권장됩니다.

표준 및 맞춤 크기의 일반적인 배송 시간은 얼마나 됩니까?

표준 크기는 대개 영업일 기준 7~15일 이내에 제공됩니다. 주문 수량 및 현재 생산 일정에 따라 맞춤 크기 및 특수 재료가 더 오래 걸릴 수 있습니다. 우리는 각 견적마다 배송 견적을 제공합니다.

Rectangular Air Volume Control Damper

Shengyuan 기술 소개

Shengyuan Technology(DeFa 브랜드)는 20년 이상 환경 제어 장비 및 고전압 전력 시스템 분야에서 활동해 왔습니다. 이 회사의 제조 범위에는 댐퍼, 공기 정화 모듈 및 고전압 발생기가 포함되며 북미, 유럽 및 아시아의 고객에게 서비스를 제공합니다. 직사각형 풍량 조절 댐퍼는 문서화된 품질 관리 시스템에 따라 생산되며, 배송 전에 치수 검사, 재료 추적성 및 액추에이터 기능 테스트가 수행됩니다.
